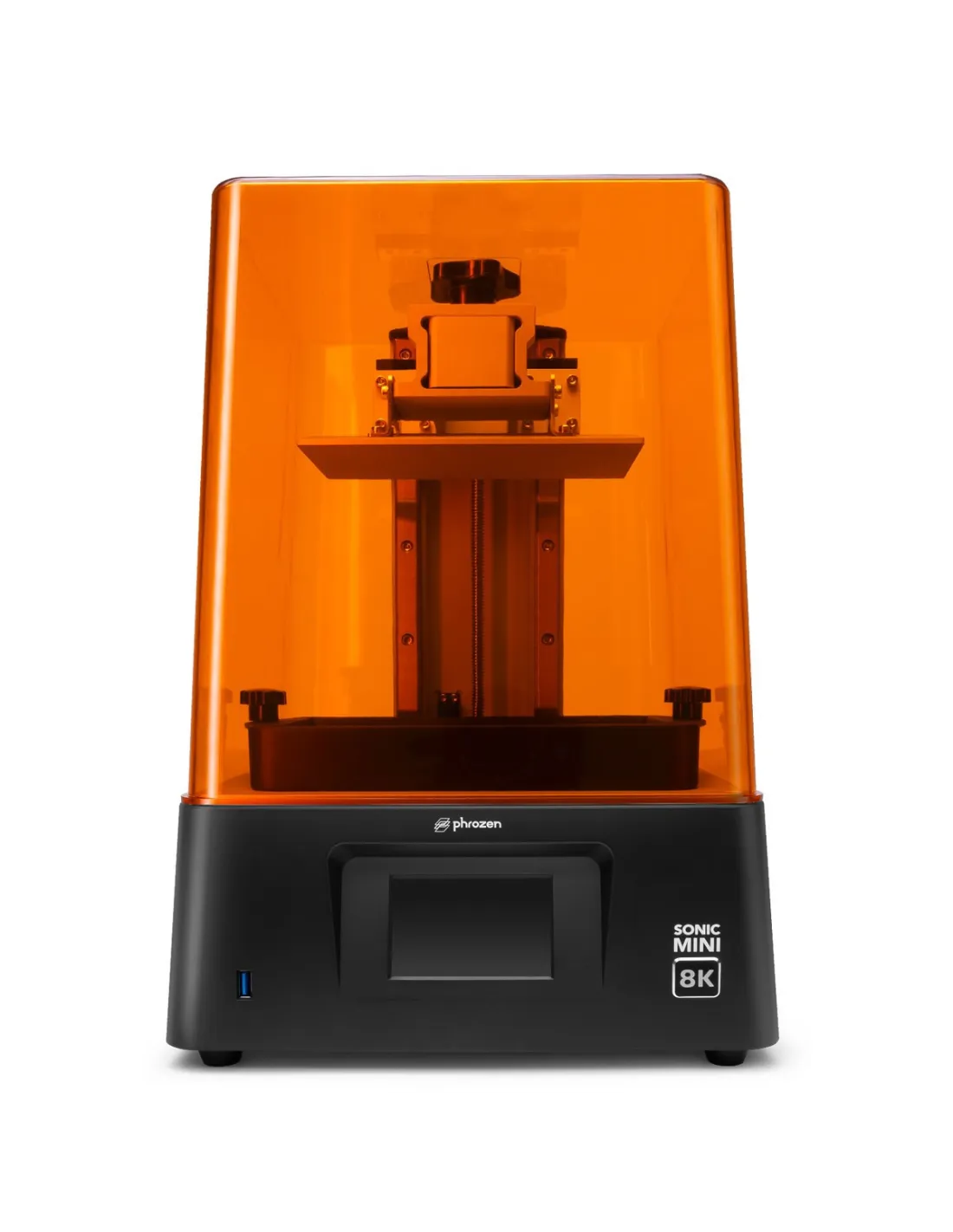

La Phrozen Sonic Mini 8K est une imprimante 3D à résine LCD monochromatique avec une résolution XY de 22 µm (1152 ppi), conçue pour ceux qui ont besoin du maximum de détail dans un format compact. Avec un écran de 7,1 pouces et un axe Z de 18 cm, c'est l'outil de référence pour imprimer des miniatures, des bustes et des pièces de haute complexité avec des finitions qui dépassent ce que l'on peut obtenir à la main.
Spécifications techniques
| Paramètre |
Valeur |
| Technologie | Résine LCD monochromatique |
| Résolution XY | 22 µm (1152 ppi) |
| Épaisseur de couche | 0,01 – 0,30 mm |
| Volume d'impression | 16,5 x 7,2 x 18 cm (L x l x H) |
| Écran | LCD monochromatique 7,1" |
| Source lumineuse | Module LED à projection linéaire |
| Vitesse maximale | 80 mm/heure |
| Guidages | Rails linéaires doubles |
| Panneau de contrôle | Écran tactile 3,5" |
| Logiciel recommandé | CHITUBOX V1.9 (gratuit) |
| Connectivité | USB |
| Système d'exploitation | Phrozen OS |
| Alimentation | AC 100–240 V ~ 50/60 Hz |
| Dimensions imprimante | 29 x 29 x 42 cm |
À quoi ça sert
La Sonic Mini 8K est orientée vers l'impression de pièces exigeant le maximum de détail dans un volume de travail de taille moyenne. C'est le choix habituel dans les studios d'effets spéciaux, le modélisme, la bijouterie et la fabrication de prototypes de précision.
- Miniatures pour jeux de plateau et wargames avec des textures extrêmement fines
- Bustes et sculptures de personnages avec des détails faciaux en haute résolution
- Prototypes de bijouterie et pièces techniques de précision
- Masters pour moules en silicone ou polyuréthane
- Modèles anatomiques et pièces médicales ou dentaires de petit format
- Props et éléments d'accessoires pour productions audiovisuelles et effets spéciaux
Comment l'utiliser
- Installez et configurez CHITUBOX (version gratuite). Importez votre fichier STL ou OBJ et orientez la pièce pour minimiser les supports et maximiser la qualité de surface.
- Configurez les paramètres de couche selon la résine que vous allez utiliser : temps d'exposition par couche, couches de base et vitesse de levée.
- Exportez le fichier dans un format compatible avec Phrozen OS et transférez-le à l'imprimante via USB.
- Agitez bien le flacon de résine, remplissez le bac sans dépasser la ligne de maximum et nivelez la plateforme de construction en suivant le processus indiqué à l'écran.
- Lancez l'impression depuis le panneau tactile et surveillez les premières couches pour confirmer l'adhérence à la plateforme.
- À la fin, retirez la plateforme avec précaution, décrochez les pièces avec une spatule et récupérez la résine restante du bac pour la réutiliser ou la jeter correctement.
- Nettoyez les pièces avec de l'alcool isopropylique 99,9% en deux bains successifs (bain sale + bain propre) et laissez sécher avant la polymérisation finale.
- Polymérisez les pièces dans une station UV pendant le temps recommandé par le fabricant de la résine pour atteindre la résistance mécanique définitive.
Attention — Travail avec des résines photopolymères : Les résines non polymérisées sont irritantes pour la peau, les yeux et les voies respiratoires. Travaillez toujours dans un espace bien ventilé, portez des gants en nitrile et des lunettes de protection. Ne versez pas de résine non polymérisée dans les égouts ; polymérisez les résidus liquides avec de la lumière UV avant de les éliminer conformément à la réglementation locale sur les déchets chimiques.
Conseils d'utilisation
Préparation du fichier et orientation de la pièce
La résolution XY de 22 µm de la Sonic Mini 8K n'est pleinement exploitée que lorsque l'orientation de la pièce dans le logiciel de tranchage est correcte. Orientez les surfaces les plus détaillées parallèlement à l'écran (plan XY) pour les capturer avec la résolution maximale. Réservez l'axe Z pour les cotes qui admettent un plus grand effet de marche d'escalier ou qui seront cachées. Ajoutez des supports uniquement là où ils sont indispensables et utilisez des diamètres de pointe fins pour faciliter leur retrait sans endommager la surface.
Entretien du bac et du film FEP
Le film du bac est un consommable qui s'use avec l'utilisation. Inspectez le film PFA/nFEP compatible avec la Sonic Mini avant chaque session : s'il présente des marques, une opacité ou des micro-rayures, remplacez-le. Un film en mauvais état réduit la qualité des couches inférieures et augmente le risque de décollement de la pièce. Nettoyez le bac avec précaution après chaque utilisation, en évitant les outils métalliques qui pourraient rayer le film.
Stockage et gestion de la résine
Ne laissez pas de résine dans le bac pendant de longues périodes sans imprimer : l'exposition ambiante peut amorcer une polymérisation partielle et endommager aussi bien la résine que le film. Si vous devez interrompre le travail pendant plus de quelques heures, remettez la résine dans le flacon d'origine en la filtrant avec un tamis fin pour retirer les éventuels grumeaux polymérisés. Stockez les flacons de résine dans un endroit sombre et frais, bien fermés. Agitez toujours le flacon avant utilisation pour homogénéiser les pigments et les charges en suspension.
Questions fréquentes
Quel logiciel de tranchage faut-il pour commencer à imprimer ?
La Sonic Mini 8K est compatible avec les principaux logiciels de tranchage du marché. CHITUBOX (version gratuite) est le plus utilisé et fonctionne correctement avec cette imprimante dès la première configuration. Il vous suffit de sélectionner le profil de la Sonic Mini 8K dans le logiciel, d'importer votre modèle et d'exporter le fichier tranché dans un format compatible. Aucun logiciel payant n'est inclus dans la boîte.
Dans quel format dois-je avoir le modèle 3D pour pouvoir l'imprimer ?
Les formats les plus courants sont STL et OBJ. Le logiciel de tranchage les importe directement, les met à l'échelle, les oriente et génère les supports nécessaires avant d'exporter le fichier dans le format propre à l'imprimante. L'origine du modèle (scanner 3D, logiciel de conception, téléchargement) est sans importance du moment que le fichier est dans un format compatible.
Quel type de résine dois-je utiliser ?
La Sonic Mini 8K est compatible avec les résines de photopolymérisation LCD standard à 405 nm. Pour tirer le maximum de la résolution de 22 µm, il est conseillé d'utiliser des résines formulées pour la haute définition. Ajustez toujours les temps d'exposition à la résine spécifique que vous utilisez, car chaque formulation a ses propres paramètres optimaux.
À quelle fréquence faut-il changer le film du bac ?
Cela dépend de l'utilisation et du type de résine. En règle générale, un film dans des conditions normales supporte entre 1 et 3 litres de résine imprimée avant de montrer des signes d'usure visibles. Inspectez le film avant chaque session. Chez Feroca, vous trouverez le film PFA/nFEP Phrozen 290x210mm et le film PFA/nFEP Phrozen 310x220mm comme pièces de rechange.
Comment nettoyer les pièces imprimées ?
La méthode standard est le lavage à l'alcool isopropylique 99,9%. Deux bains sont recommandés : le premier élimine la majeure partie de la résine non polymérisée et le second laisse la pièce propre. Après le lavage, laissez sécher la pièce complètement avant de la passer à la station de polymérisation UV. Évitez des temps de lavage excessifs, car ils peuvent ramollir les pièces de petite section.
Puis-je utiliser cette imprimante pour fabriquer des masters pour des moules en silicone ?
Oui. La résolution de 22 µm en fait une option très solide pour produire des masters haute définition. Gardez à l'esprit que les résines de photopolymérisation polymérisées contiennent des composés qui peuvent inhiber la polymérisation des silicones au platine (addition). Avant de verser de la silicone sur un master imprimé en résine, appliquez une couche de bouche-pores ou effectuez toujours un test de polymérisation avec une petite quantité de silicone en contact avec la pièce.
Quelle est la différence entre cette imprimante et les modèles de plus grand format ?
La Sonic Mini 8K a un volume d'impression de 16,5 x 7,2 x 18 cm, optimisé pour les pièces petites et moyennes avec le maximum de détail. Si vous avez besoin d'imprimer des pièces plus grandes en conservant une résolution 8K, Feroca distribue également la Phrozen Sonic Mega 8K V2 et la Phrozen Sonic Mega 8K S, avec des plateformes de construction significativement plus grandes.
L'imprimante inclut-elle tout le nécessaire pour commencer à imprimer ?
La boîte comprend l'imprimante, le bac à résine avec film installé, la plateforme de construction, la spatule, des gants, un masque et le câble d'alimentation. Il vous suffit d'acquérir la résine séparément et de télécharger le logiciel de tranchage gratuit. Pour le post-traitement, l'alcool isopropylique 99,9% et une source de lumière UV compléteront votre flux de travail.
