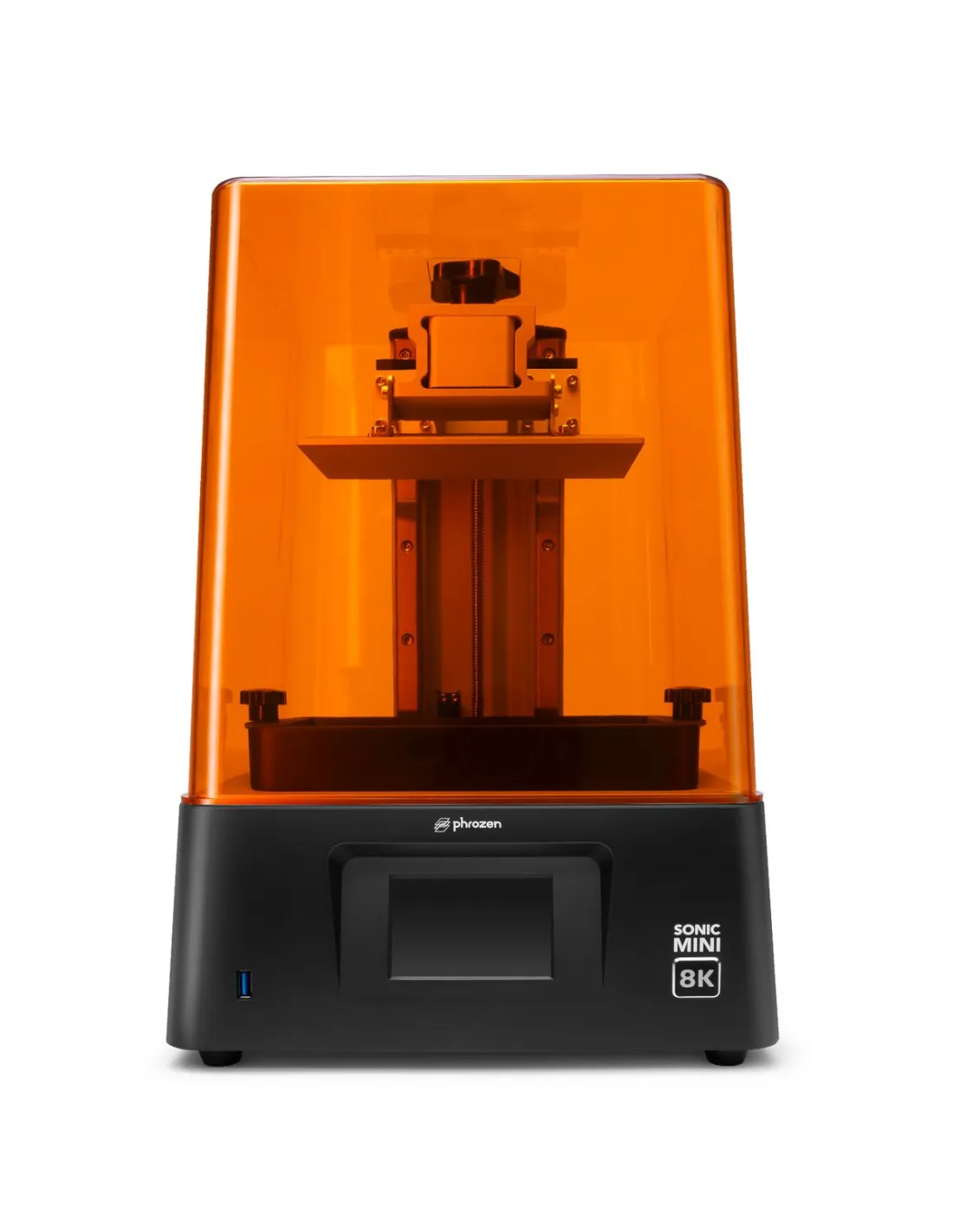

Die Phrozen Sonic Mini 8K ist ein monochromatischer LCD-Resin-3D-Drucker mit einer XY-Auflösung von 22 µm (1152 ppi), entwickelt für alle, die maximale Detailgenauigkeit in einem kompakten Format benötigen. Mit einem 7,1-Zoll-Display und einer Z-Achse von 18 cm ist sie das Referenzwerkzeug für den Druck von Miniaturen, Büsten und hochkomplexen Teilen mit Oberflächenqualitäten, die handwerklich kaum erreichbar sind.
Technische Spezifikationen
| Parameter |
Wert |
| Technologie | Monochromatisches LCD-Resin |
| XY-Auflösung | 22 µm (1152 ppi) |
| Schichtdicke | 0,01 – 0,30 mm |
| Bauvolumen | 16,5 x 7,2 x 18 cm (L x B x H) |
| Display | Monochrom-LCD 7,1" |
| Lichtquelle | Lineares LED-Projektionsmodul |
| Maximale Geschwindigkeit | 80 mm/Stunde |
| Führungen | Doppelte Linearschienen |
| Bedienfeld | 3,5" Touchscreen |
| Empfohlene Software | CHITUBOX V1.9 (kostenlos) |
| Konnektivität | USB |
| Betriebssystem | Phrozen OS |
| Stromversorgung | AC 100–240 V ~ 50/60 Hz |
| Druckerabmessungen | 29 x 29 x 42 cm |
Anwendungsbereiche
Die Sonic Mini 8K ist auf den Druck von Teilen ausgerichtet, die höchste Detailgenauigkeit bei einem mittelgroßen Bauvolumen erfordern. Sie ist die übliche Wahl in Studios für Spezialeffekte, Modellbau, Schmuckherstellung und Präzisionsprototypenfertigung.
- Miniaturen für Brettspiele und Wargames mit extrem feinen Texturen
- Büsten und Charakterskulpturen mit hochauflösenden Gesichtsdetails
- Schmuckprototypen und technische Präzisionsteile
- Masters für Silikon- oder Polyurethanformen
- Anatomische Modelle sowie medizinische oder dentale Kleinteile
- Props und Requisiten für audiovisuelle Produktionen und Spezialeffekte
Anleitung
- Installiere und konfiguriere CHITUBOX (kostenlose Version). Importiere deine STL- oder OBJ-Datei und richte das Teil so aus, dass Stützen minimiert und die Oberflächenqualität maximiert wird.
- Konfiguriere die Schichtparameter entsprechend der verwendeten Resin: Belichtungszeit pro Schicht, Basisschichten und Hubgeschwindigkeit.
- Exportiere die Datei im mit Phrozen OS kompatiblen Format und übertrage sie per USB auf den Drucker.
- Schüttle die Resinflasche gut, fülle die Wanne ohne die Maximallinie zu überschreiten und nivelliere die Bauplattform gemäß der auf dem Display angezeigten Anleitung.
- Starte den Druck über den Touchscreen und überwache die ersten Schichten, um die Haftung auf der Plattform zu bestätigen.
- Nimm nach Abschluss die Plattform vorsichtig heraus, löse die Teile mit einer Spatel ab und sammle überschüssige Resin aus der Wanne zur Wiederverwendung oder zur fachgerechten Entsorgung.
- Reinige die Teile mit Isopropylalkohol 99,9% in zwei aufeinanderfolgenden Bädern (schmutziges Bad + sauberes Bad) und lass sie vor dem abschließenden Aushärten trocknen.
- Härte die Teile in einer UV-Station während der vom Resinhersteller empfohlenen Zeit aus, um die endgültige mechanische Festigkeit zu erreichen.
Achtung — Arbeit mit Fotopolymerresinen: Ungehärtete Resinen sind reizend für Haut, Augen und Atemwege. Arbeite stets in einem gut belüfteten Raum und trage Nitrilhandschuhe sowie Schutzbrille. Gieße ungehärtete Resin nicht in den Abfluss; härte flüssige Restreste mit UV-Licht aus, bevor du sie gemäß den örtlichen Vorschriften für chemische Abfälle entsorgst.
Tipps zur Verwendung
Dateivorbereitung und Ausrichtung des Teils
Die XY-Auflösung von 22 µm der Sonic Mini 8K wird nur dann voll ausgeschöpft, wenn die Ausrichtung des Teils in der Slicing-Software korrekt ist. Richte Flächen mit hohem Detailreichtum parallel zum Display aus (XY-Ebene), um sie mit maximaler Auflösung zu erfassen. Reserviere die Z-Achse für Maße, die mehr Stufigkeit erlauben oder verdeckt sein werden. Füge Stützen nur dort hinzu, wo sie unbedingt notwendig sind, und verwende feine Spitzendurchmesser, um sie ohne Beschädigung der Oberfläche leicht entfernen zu können.
Pflege der Wanne und des FEP-Films
Der Film der Wanne ist ein Verbrauchsmaterial, das sich durch Gebrauch abnutzt. Prüfe den mit der Sonic Mini kompatiblen PFA/nFEP-Film vor jeder Sitzung: Wenn er Markierungen, Trübungen oder Mikrokratzer aufweist, ersetze ihn. Ein beschädigter Film mindert die Qualität der unteren Schichten und erhöht das Risiko, dass sich das Teil ablöst. Reinige die Wanne nach jedem Gebrauch vorsichtig und vermeide Metallwerkzeuge, die den Film zerkratzen könnten.
Lagerung und Handhabung der Resin
Lass keine Resin für längere Zeit ohne Druckbetrieb in der Wanne stehen: Umgebungslicht kann eine teilweise Aushärtung einleiten und sowohl die Resin als auch den Film ruinieren. Wenn du die Arbeit für mehr als einige Stunden unterbrechen möchtest, gib die Resin zurück in die Originalflasche, indem du sie durch ein feines Sieb filterst, um mögliche ausgehärtete Klümpchen zu entfernen. Lagere Resinfläschchen an einem dunklen, kühlen Ort, gut verschlossen. Schüttle die Flasche stets vor der Verwendung, um Pigmente und Suspensionsfüllstoffe gleichmäßig zu verteilen.
Häufig gestellte Fragen
Welche Slicing-Software benötige ich, um mit dem Drucken zu beginnen?
Die Sonic Mini 8K ist mit den wichtigsten Slicern auf dem Markt kompatibel. CHITUBOX (kostenlose Version) ist der am häufigsten verwendete und funktioniert ab der ersten Konfiguration einwandfrei mit diesem Drucker. Du musst lediglich das Profil der Sonic Mini 8K in der Software auswählen, dein Modell importieren und die slicerte Datei im kompatiblen Format exportieren. Im Lieferumfang ist keine kostenpflichtige Software enthalten.
In welchem Format muss das 3D-Modell vorliegen, um es drucken zu können?
Die gängigsten Formate sind STL und OBJ. Die Slicing-Software importiert sie direkt, skaliert, richtet sie aus und generiert die notwendigen Stützen, bevor sie die Datei im druckerspezifischen Format exportiert. Die Herkunft des Modells (3D-Scanner, Designprogramm, Download) spielt keine Rolle, solange die Datei in einem kompatiblen Format vorliegt.
Welche Art von Resin soll ich verwenden?
Die Sonic Mini 8K ist mit standardmäßigen 405-nm-LCD-Fotopolymerresinen kompatibel. Um das Maximum aus der 22-µm-Auflösung herauszuholen, empfehlen sich Resinen, die für hohe Detailgenauigkeit formuliert sind. Passe die Belichtungszeiten immer an die konkret verwendete Resin an, da jede Formulierung ihre eigenen optimalen Parameter hat.
Wie oft muss der Film der Wanne gewechselt werden?
Das hängt von der Nutzung und der Art der Resin ab. Als allgemeine Orientierung: Ein Film hält unter normalen Bedingungen zwischen 1 und 3 Liter gedruckter Resin stand, bevor er sichtbare Verschleißerscheinungen zeigt. Prüfe den Film vor jeder Sitzung. Bei Feroca sind der PFA/nFEP-Film Phrozen 290x210mm und der PFA/nFEP-Film Phrozen 310x220mm als Ersatz erhältlich.
Wie reinige ich gedruckte Teile?
Die Standardmethode ist das Waschen mit Isopropylalkohol 99,9%. Es werden zwei Bäder empfohlen: Das erste entfernt den Großteil der ungehärteten Resin, das zweite hinterlässt das Teil sauber. Nach dem Waschen das Teil vollständig trocknen lassen, bevor es in die UV-Aushärtungsstation kommt. Zu lange Waschzeiten vermeiden, da diese Teile mit kleinem Querschnitt aufweichen können.
Kann ich diesen Drucker zur Herstellung von Masters für Silikonformen verwenden?
Ja. Die Auflösung von 22 µm macht ihn zu einer sehr soliden Option für die Herstellung hochauflösender Masters. Beachte, dass ausgehärtete Fotopolymerresinen Verbindungen enthalten können, die die Aushärtung von Platinsilikonen (Addition) hemmen. Bevor du Silikon über einen in Resin gedruckten Master gießt, trage eine Schicht Versiegelungsmittel auf oder führe stets einen Aushärtetest mit einer kleinen Silikonmenge durch, die in Kontakt mit dem Teil ist.
Was ist der Unterschied zwischen diesem Drucker und Modellen mit größerem Format?
Die Sonic Mini 8K hat ein Bauvolumen von 16,5 x 7,2 x 18 cm, optimiert für kleine und mittelgroße Teile mit maximaler Detailgenauigkeit. Wenn du größere Teile bei 8K-Auflösung drucken möchtest, vertreibt Feroca auch die Phrozen Sonic Mega 8K V2 und die Phrozen Sonic Mega 8K S mit deutlich größeren Bauplattformen.
Enthält der Drucker alles, was zum Starten des Druckens notwendig ist?
Im Lieferumfang sind der Drucker, die Resinkammer mit installiertem Film, die Bauplattform, der Spatel, Handschuhe, Atemschutz und das Netzkabel enthalten. Du musst lediglich die Resin separat erwerben und die kostenlose Slicing-Software herunterladen. Für die Nachbearbeitung vervollständigen Isopropylalkohol 99,9% und eine UV-Lichtquelle deinen Workflow.
