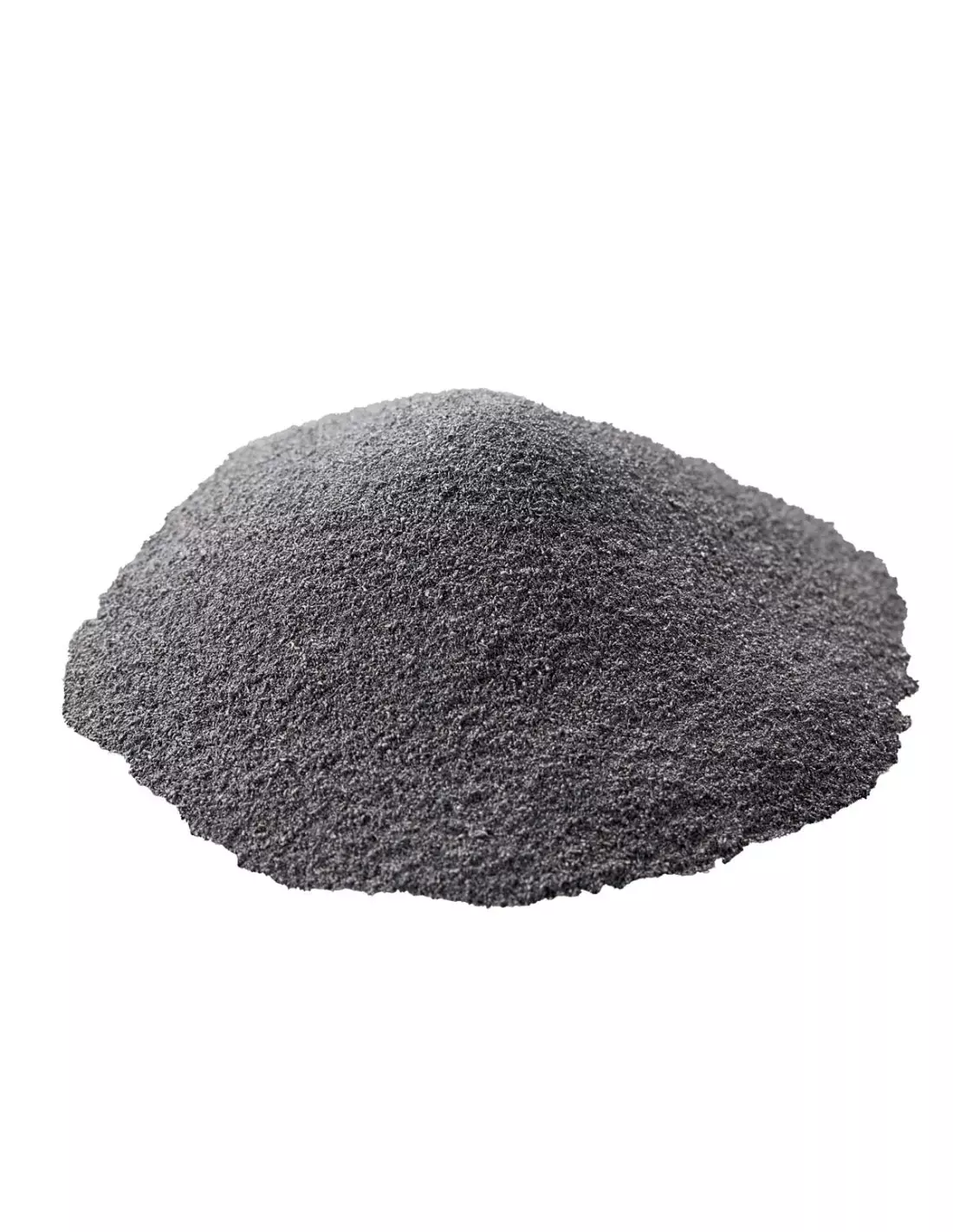

O pó de alumínio da Feroca é uma carga metálica impalpável de granulometria 150 µm, concebida para misturar com resinas de poliuretano e outros sistemas poliméricos. Adicionada à mistura, confere um aspeto acinzentado industrial que, após uma lixagem superficial, revela um autêntico acabamento metálico. Além do seu efeito estético, melhora a dissipação térmica da peça e aumenta a resistência superficial sem comprometer o processo de cura.
Especificações técnicas
| Parâmetro |
Valor |
| Material |
Alumínio |
| Granulometria |
Mesh 150 µm |
| Densidade |
2,7 g/cm³ |
| Cor |
Cinzento |
| Formato |
Pó impalpável |
| Resistência |
Corrosão e desgaste |
Para que se utiliza
Esta carga metálica está pensada para projetos onde é necessário imitar o aspeto do alumínio fundido ou reproduzir peças com uma estética industrial sem recorrer a metal maciço. É compatível principalmente com resinas de poliuretano de baixa viscosidade. Também se utiliza para melhorar o comportamento térmico de peças em vazamento, uma vez que o alumínio distribui o calor de forma mais homogénea e reduz a formação de pontos quentes.
- Réplicas e protótipos com acabamento metálico acinzentado
- Efeitos especiais e cenografia que requerem aparência de alumínio
- Peças de adereço ou decoração industrial
- Melhoria da dissipação térmica em vazamentos de resina
- Aumento da resistência superficial e ao desgaste em peças de poliuretano
- Recriação de texturas e superfícies metálicas em composites artesanais
Como utilizar
- Prepara a resina de poliuretano escolhida (por exemplo, Axson F40) e os seus componentes de acordo com as instruções do fabricante.
- Adiciona o pó de alumínio ao componente A (poliol) ou ao conjunto da mistura antes de adicionar o endurecedor. A proporção habitual situa-se entre 10 % e 30 % em peso sobre o total de resina; ajusta-a consoante o acabamento e a fluidez desejados.
- Mistura com movimentos lentos e circulares para evitar incorporar ar. Assegura-te de que o pó fica completamente disperso e sem grumos.
- Adiciona o componente B (isocianato) na proporção indicada pelo fabricante da resina e mistura novamente com cuidado.
- Verte a mistura no molde ou aplica-a sobre a superfície. A adição da carga pode aumentar ligeiramente a viscosidade, por isso trabalha com agilidade dentro do tempo de trabalho da resina.
- Deixa curar de acordo com os tempos indicados pela resina base. O pó de alumínio não interfere significativamente com a cura do poliuretano.
- Uma vez desmoldada e curada a peça, lixa a superfície com lixa fina (grão 400-800) para revelar o acabamento metálico brilhante do alumínio.
- Opcionalmente, aplica cera ou verniz de proteção para preservar o acabamento metalizado.
Precaução: O pó de alumínio é um material fino e impalpável. Trabalha sempre num espaço bem ventilado e usa máscara antipartículas (FFP2 ou superior) para evitar a inalação do pó. Evita o contacto prolongado com a pele e os olhos. Armazena em local seco, afastado de fontes de calor e chamas, pois o pó metálico fino pode ser inflamável em determinadas concentrações no ar.
Conselhos de utilização
Proporções e consistência
A quantidade de carga que adicionas determina tanto o aspeto final como a fluidez da mistura. Com 10-15 % em peso obtens um vazamento fluido e um acabamento acinzentado subtil. Se aumentares para 25-30 %, a mistura ganha corpo, a cor intensifica-se e o efeito metálico após a lixagem é mais pronunciado. Não ultrapasses os 40 % sem fazer testes prévios, pois a viscosidade pode dificultar o vazamento e provocar bolhas aprisionadas.
A lixagem é fundamental para o acabamento metálico
Sem lixar, a peça tem um aspeto cinzento mate uniforme. O acabamento metálico real obtém-se apenas lixando a superfície curada: começa com grão 220, passa para 400 e termina com 800 ou superior. Quanto mais fino o lixamento final, maior o brilho metálico. Podes também usar uma rebarbadora ou polidora orbital para grandes superfícies e reduzir o tempo de trabalho.
Combinação com outras cargas e pigmentos
Podes combinar o pó de alumínio com outras cargas para modular densidade, cor ou textura. Se precisares de um acabamento mais quente, mistura pequenas proporções com pó de bronze ou pó de latão. Para adicionar massa ou reduzir custos de material sem perder o efeito metálico superficial, podes combinar com marmolina no núcleo da peça e reservar o pó de alumínio para as últimas camadas ou para o gel coat.
Perguntas frequentes
É possível adicionar menos quantidade de carga metálica do que o recomendado?
Sim. As proporções de carga em resinas são orientativas e podes ajustá-las consoante as necessidades do teu projeto. Com menos pó de alumínio obterás uma mistura mais fluida e um acabamento mais subtil, embora o efeito metálico após a lixagem seja menos intenso. Faz sempre um teste em pequena escala antes de trabalhar na peça definitiva.
Esta carga é compatível com todo o tipo de resinas?
O pó de alumínio é compatível principalmente com resinas de poliuretano de baixa e média viscosidade. Não se recomenda a sua utilização com resinas acrílicas tipo Jesmonite nem com resinas epóxi sem teste prévio, pois a reação exotérmica do epóxi pode afetar o comportamento da mistura. Para efeitos metálicos com resinas acrílicas, consulta outras soluções específicas do catálogo da Feroca.
O pó metálico afeta o tempo de cura da resina?
Não de forma significativa. O pó de alumínio não interfere com o processo de cura das resinas de poliuretano. Pode ocorrer uma ligeira variação na temperatura exotérmica do vazamento, uma vez que o alumínio melhora a condução do calor, mas os tempos de trabalho e de desmoldagem mantêm-se praticamente iguais.
Como obtenho um acabamento brilhante tipo alumínio polido?
O acabamento metálico brilhante obtém-se lixando progressivamente a superfície curada: começa com grão 220, continua com 400 e termina com 800 ou mais fino. De seguida podes aplicar cera metálica ou verniz transparente de proteção para manter o brilho e evitar a oxidação superficial. Sem lixar, a peça apresenta um acabamento cinzento mate.
O pó de alumínio melhora a resistência mecânica da peça?
Sim, em parte. A adição de pó de alumínio aumenta a resistência superficial ao desgaste e melhora a dureza da camada exterior da peça. No entanto, não é um reforço estrutural: para melhorar a resistência mecânica global de um vazamento devem ser utilizadas fibras ou cargas específicas. O principal benefício do pó de alumínio é estético e de comportamento térmico.
Esta carga permite aumentar a temperatura de trabalho da peça?
O pó de alumínio melhora a dissipação do calor e ajuda a distribuí-lo de forma mais homogénea dentro da peça, reduzindo pontos quentes. No entanto, não permite aumentar significativamente a temperatura máxima de trabalho segura da resina base. A resistência térmica da peça continua a ser limitada pela resina de poliuretano utilizada.
Posso misturar pó de alumínio com outros pós metálicos?
Sim, podes combinar o pó de alumínio com outros pós metálicos do catálogo da Feroca, como o pó de bronze, o pó de cobre ou o pó de latão para criar tonalidades e efeitos metálicos personalizados. Mistura sempre em pequenas quantidades de teste antes de aplicar na peça final.
Que medidas de segurança devo tomar ao manusear pó metálico fino?
Trabalha sempre num espaço bem ventilado ou com extração de ar. Usa máscara antipartículas FFP2 ou superior para evitar inalar o pó. Protege os olhos com óculos de segurança e usa luvas durante o manuseamento. Armazena o produto em recipiente fechado, afastado de fontes de calor e chamas abertas.
