Carrinho de compras
- Feroca
- Fibra de Vidro
- 0 likes
- 400 views
- 0 comments
A fibra de vidro é um dos materiais de reforço mais versáteis que existem. É utilizada para fabricar desde carcaças de moldes de silicone até peças estruturais para a indústria, passando por reparações de piscinas, dioramas de efeitos especiais ou painéis decorativos. Se chegaste até aqui é porque queres entender como funciona, que tipo escolher e como tirar o máximo partido. Este guia cobre tudo o que precisas de saber, com os produtos reais que encontrarás na Feroca.
A chave para trabalhar bem com fibra de vidro está em duas decisões: escolher o formato correto (mat, tecido ou manga) e a gramagem adequada para a aplicação. A partir daí, o processo de laminagem é muito repetível e aprende-se rapidamente.

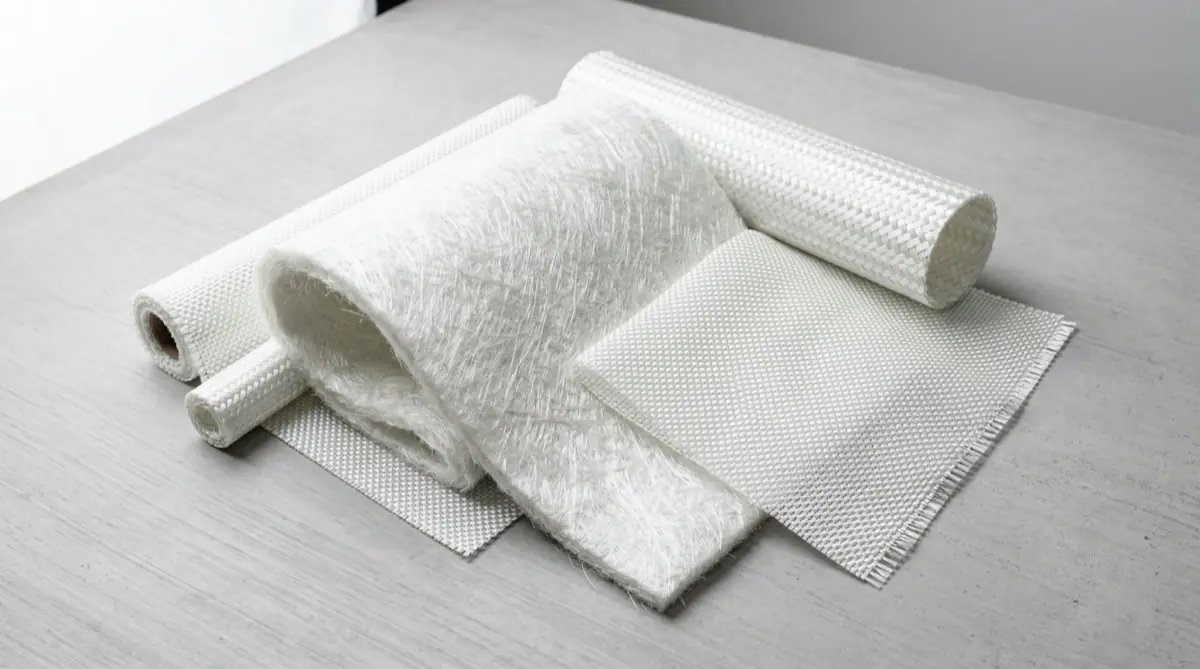

Tipos de fibra de vidro
A fibra de vidro não é um produto único. Existe em vários formatos, cada um com um comportamento diferente durante a laminagem e um resultado distinto na peça final. Conhecê-los evita erros dispendiosos.
Manta ou Mat
O mat é uma lâmina de fibras de vidro distribuídas de forma aleatória e unidas por um ligante solúvel em resina. É o formato mais habitual para laminados estruturais de uso geral. Impregna bem com resina de poliéster e epoxi, e adapta-se a curvas sem rasgar em excesso.
Na Feroca encontrarás duas variantes. O Mat de Reforço 300 g/m² é o padrão para laminados de espessuras médias: duas camadas bem impregnadas dão uma peça rígida e resistente. O Véu de Superfície 34 g/m² é o acabamento final: coloca-se sobre a última camada de mat e elimina a textura rugosa, deixando uma superfície mais lisa. Sem véu, o acabamento do mat 300 g é rugoso e absorvente.
Tecido plano
O tecido de fibra de vidro é formado por fios entrelaçados, como um pano. Isto confere-lhe maior resistência à tração do que o mat e um melhor comportamento em peças que vão receber cargas em direções definidas. É o reforço utilizado em aeronáutica, geradores eólicos e náutica.
As gramagens determinam a espessura e a rigidez que cada camada acrescenta:
| Gramagem | Uso principal | Produto |
|---|---|---|
| 48 g/m² | Acabamentos finos, peças delgadas, primeiro reforço sobre gel coat | Tecido 48 g |
| 105 g/m² | Camadas intermédias, peças de resistência média | Tecido 105 g |
| 163–166 g/m² | Reforço estrutural médio, painéis, carcaças de moldes | Tecido 163 g / 166 g |
| 300 g/m² | Máximo reforço estrutural em tecido plano | Tecido 300 g |
Existe ainda o Tecido Quadriaxial, desenhado especificamente para ser utilizado com Jesmonite AC100. Tem filamentos em quatro eixos cosidos com Nomex ignífugo, o que confere laminados muito leves e resistentes com muito pouca fibra solta. É o reforço de referência para moldes e painéis Jesmonite. E o Tecido Silionne Sarja 86 g, com tratamento de silano que melhora a resistência à humidade e a estabilidade dimensional: útil quando a peça vai estar no exterior ou em ambientes húmidos.
Manga trançada
A manga de vidro trançado não se utiliza para laminados planos: a sua função é proteger e reforçar elementos cilíndricos como tubagens, cabos ou varetas. A estrutura trançada permite que se expanda e contraia para se adaptar ao diâmetro do elemento a proteger.
A Feroca tem dois diâmetros: a Manga 136g × 20mm para elementos de 10 a 25 mm de diâmetro, e a Manga 136g × 43mm para diâmetros de 20 a 55 mm. Ambas são E-Glass de alta qualidade, com ângulo de trançado a 45°.
Fios cortados
Os Fios Cortados de 6 mm são uma carga estrutural, não um tecido. Misturam-se diretamente com resina de poliéster ou epoxi para criar massas de reforço ou dar consistência à mistura antes de laminar. Em alta proporção atuam como uma massa fibrada. São compatíveis com Ferpol 100BSX15 e com resinas epoxi.
Outras fibras e reforços
Embora não sejam fibra de vidro propriamente dita, na família Outras Fibras encontrarás materiais que trabalham em conjunto com ela ou a substituem em aplicações específicas:
- Tecido Aramida 170g (Kevlar): resistência excecional ao impacto e ao calor. Utiliza-se em aplicações de proteção balística, equipamentos ignífugos e peças onde o peso é crítico. Requer tesouras especiais para o seu corte.
- PVA Fibres: alternativa ao vidro para sistemas cimentosos como Jesmonite. Adicionam-se diretamente ao líquido antes de misturar (rácio 2-10 g). Aumentam a resistência ao gelo no exterior.
- Peel Ply: tecido de nylon removível. Coloca-se sobre a última camada do laminado e destaca-se após a cura. Deixa a superfície rugosa, uniforme e sem excesso de resina, pronta para continuar a laminar ou para aplicar tratamento de acabamento sem lixar.
Com que resinas se usa a fibra de vidro
A fibra de vidro é um reforço, não um material autoportante: precisa de uma resina que a impregne e cure conferindo-lhe rigidez. A escolha da resina afeta o processo de trabalho, a resistência final e a compatibilidade com a fibra.
| Resina | Fibras compatíveis | Vantagens / Notas |
|---|---|---|
| Ferpol 100BSX15 (poliéster) | Mat 300g, tecidos, fios cortados, manga | Baixo teor em estireno (DCPD). A referência padrão para laminados com fibra. Compatível com piscinas. |
| Epoxi | Todos os tecidos, mat, fios | Maior aderência, sem cheiro a estireno. Para moldes rígidos e peças de alta qualidade superficial. |
| Jesmonite AC100 (acrílica) | Tecido quadriaxial, PVA Fibres | Sem solventes, resistente ao fogo. O quadriaxial impregna melhor do que o mat com acrílicas. |
Nota sobre resinas acrílicas e mat: as resinas acrílicas não impregnam bem a manta de fibra de vidro convencional. Se trabalhares com Jesmonite ou outras acrílicas, usa o tecido quadriaxial ou as PVA Fibres, não o mat 300g.

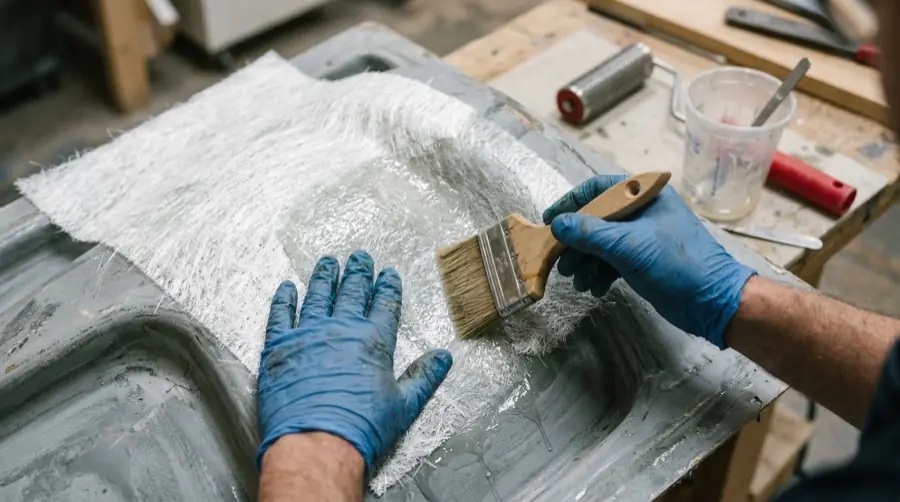

Processo de laminagem com fibra de vidro passo a passo
A laminagem manual é a técnica mais acessível e a que se utiliza em oficinas de moldagem, reparação e fabrico artesanal. O processo é o mesmo independentemente de usares mat ou tecido.
- Preparar a superfície. Limpa o molde ou a superfície a reforçar. Se for um molde, aplica Agente de liberação antes de laminar. Evita zonas húmidas: a humidade impede a impregnação correta.
- Cortar a fibra. Corta as peças de mat ou tecido ao tamanho necessário antes de misturar a resina. Para o tecido aramida, usa tesouras específicas para fibras especiais. Para fibra de vidro convencional, servem tesouras de boas lâminas.
- Misturar a resina. Prepara a resina de acordo com as instruções do fabricante (catalisador, proporção, temperatura). Tem tudo pronto antes de começar a laminar.
- Impregnar a fibra. Embebe bem a fibra com a resina. Usa uma trincha especial para laminados ou um rolo desareador para eliminar bolhas de ar aprisionadas. A fibra deve ficar translúcida quando está bem impregnada.
- Aplicar camadas. Para uma peça padrão: 2 camadas de mat 300g bem impregnadas são suficientes para carcaças de molde ou peças de reforço geral. Para maior resistência, alterna camadas de mat e tecido.
- Véu de acabamento. Se quiseres uma superfície mais lisa, coloca uma camada do Véu de Superfície 34g sobre a última camada e impregna-o com resina. Elimina a rugosidade característica do mat 300g.
- Peel Ply (opcional). Se a peça precisar de continuar a ser laminada ou vai receber um acabamento posterior, aplica o Peel Ply sobre a última camada. Ao destacá-lo, deixa uma superfície rugosa e limpa sem necessidade de lixar.
- Desmoldar. Respeita os tempos de cura da resina antes de desmoldar. Não forces a peça antes de estar completamente curada.
Aplicações principais da fibra de vidro
Carcaças e contra-moldes
A aplicação mais habitual em oficinas de efeitos especiais e moldagem é a carcaça rígida de um molde de silicone ou látex. O processo consiste em aplicar a silicone sobre o modelo original em várias camadas e, uma vez curada, reforçá-la com uma carcaça de fibra de vidro e resina que a mantém na sua forma correta durante o vazamento.
Para este uso, o habitual é 2 camadas de Mat 300g com resina de poliéster ou epoxi. O resultado é uma carcaça rígida, leve e duradoura que pode ser desmontada e remontada sem deformar o molde.
Reparações estruturais
A fibra de vidro é o material padrão para reparar piscinas, banheiras, bases de chuveiro, carcaças de veículos e qualquer peça de poliéster que esteja fissurada ou partida. Prepara-se a zona a reparar, cortam-se duas peças de fibra de tamanho diferente (para escalonar o remendo e evitar uma borda espessa abrupta), impregnando-as com Ferpol 100BSX15 e finalizam-se com véu para igualar o acabamento. Mais resistente e duradouro do que uma massa sozinha.
Peças estruturais e painéis
Para fabricar painéis, depósitos, tubagens, pás de geradores ou qualquer peça que necessite de resistência e baixo peso, o tecido plano oferece melhor comportamento do que o mat porque distribui as cargas segundo a orientação dos fios. O Tecido Quadriaxial com Jesmonite é especialmente eficiente para painéis decorativos e construtivos: leve, ignífugo e com um acabamento mineral limpo.
Cenografia, efeitos especiais e dioramas
No mundo SFX e de modelismo, a fibra de vidro aparece no fabrico de máscaras e armaduras (carcaça rígida sobre silicone mole), na criação de rochas e superfícies para cenários, e na construção de dioramas com elementos estruturais que precisam de suportar peso. A arpillera com gesso é a alternativa mais simples para cenografias que não precisam de tanta resistência.
Ferramentas e complementos necessários
Além da fibra e da resina, precisas de algumas ferramentas básicas para trabalhar bem:
- Trincha especial para laminados: desenhada para não perder pelos na resina e para a distribuir bem pela fibra.
- Rolo desareador: elimina as bolhas de ar aprisionadas entre camadas. Imprescindível para laminados de qualidade. Resistente a solventes de limpeza.
- Tesouras adequadas: para fibra de vidro convencional, tesouras de boas lâminas. Para tecido aramida (Kevlar), usa as tesouras específicas com lâminas microdentadas em ambas as faces.
- Peel Ply: se a peça vai receber mais camadas ou acabamentos, poupa trabalho de lixagem.
Segurança: EPI obrigatório
A fibra de vidro liberta micropartículas durante o corte e a manipulação que irritam a pele, os olhos e as vias respiratórias. Não é um material perigoso, mas requer proteção básica:
- Máscara P2/FFP2 ao cortar fibra. As partículas de vidro são muito finas e inalam-se facilmente sem se dar conta.
- Luvas de nitrilo sempre que manipules fibra ou resina. As micropartículas de vidro irritam a pele, especialmente nos pulsos e antebraços.
- Óculos de segurança ao cortar, para evitar projeções.
- Ventilação adequada. Se usares resina de poliéster (Ferpol), trabalha num espaço ventilado. O estireno tem cheiro característico e é necessária renovação de ar.
- Não comer, beber nem fumar durante a manipulação. Lava as mãos ao terminar.
Perguntas frequentes
Que tipo de fibra de vidro se usa com resina de poliéster?
Para laminados com resina de poliéster como o Ferpol 100BSX15, o habitual é usar o Mat de 300 g/m² como reforço principal. Se quiseres mais resistência, podes alterná-lo com tecido plano e terminar com o Véu de 34g para melhorar o acabamento superficial.
Quantas camadas de fibra de vidro preciso para uma carcaça de molde?
Duas camadas de mat 300g bem impregnadas são suficientes para a maioria das carcaças de moldes de silicone de tamanho médio. Para moldes grandes ou que vão receber muito uso, adiciona uma terceira camada ou combina com tecido plano. Termina sempre com o Véu de 34g para um acabamento mais limpo.
Pode usar-se fibra de vidro com resinas acrílicas tipo Jesmonite?
A manta de fibra de vidro convencional não impregna bem com resinas acrílicas. Para Jesmonite AC100, usa o Tecido Quadriaxial, que está desenhado especificamente para este sistema e impregna muito melhor. As PVA Fibres são outra alternativa para Jesmonite quando se necessita de reforço sem tecido.
A fibra de vidro dissolve-se em água ou degrada-se?
Não. A fibra de vidro não se dissolve em água. Uma vez curada com resina, o laminado é resistente à humidade. Para exposição prolongada a água ou exterior, o Tecido Silionne Sarja com tratamento de silano oferece melhor estabilidade dimensional do que os tecidos padrão.
Pode laminar-se borrachas de poliuretano com fibra de vidro?
Não é recomendável. Os reforços com fibra de vidro estão desenhados para materiais rígidos. Em materiais flexíveis como o poliuretano, a fibra não consegue deformar-se ao mesmo ritmo que a matriz e acaba por se desprender ou provocar roturas prematuras.
Para que serve o Peel Ply?
O Peel Ply é um tecido de nylon que se aplica sobre a última camada do laminado enquanto a resina está fresca. Uma vez curado, destaca-se de forma limpa e deixa a superfície rugosa, uniforme e sem excesso de resina. É útil quando queres continuar a adicionar camadas mais tarde ou aplicar um acabamento sem ter de lixar.
Como se corta o tecido aramida (Kevlar)?
O tecido aramida não se corta bem com tesouras convencionais. Precisas de tesouras específicas para carbono, Kevlar e aramida, com lâminas microdentadas em ambas as faces que facilitam o corte destas fibras de alta resistência. Com tesouras normais, o tecido desfia-se e as lâminas deterioram-se rapidamente.
Posso usar fibra de vidro para reforçar um molde de gesso?
Sim, mas não é o habitual. O gesso tem baixa aderência à resina de poliéster, por isso o reforço funciona melhor como carcaça exterior do que como reforço interno. Uma alternativa mais simples para moldes de gesso é a arpillera impregnada em gesso, que acrescenta resistência sem necessidade de resina.
Comments (0)
