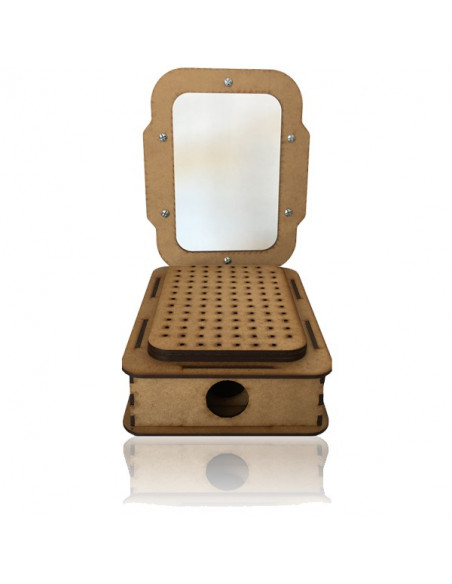

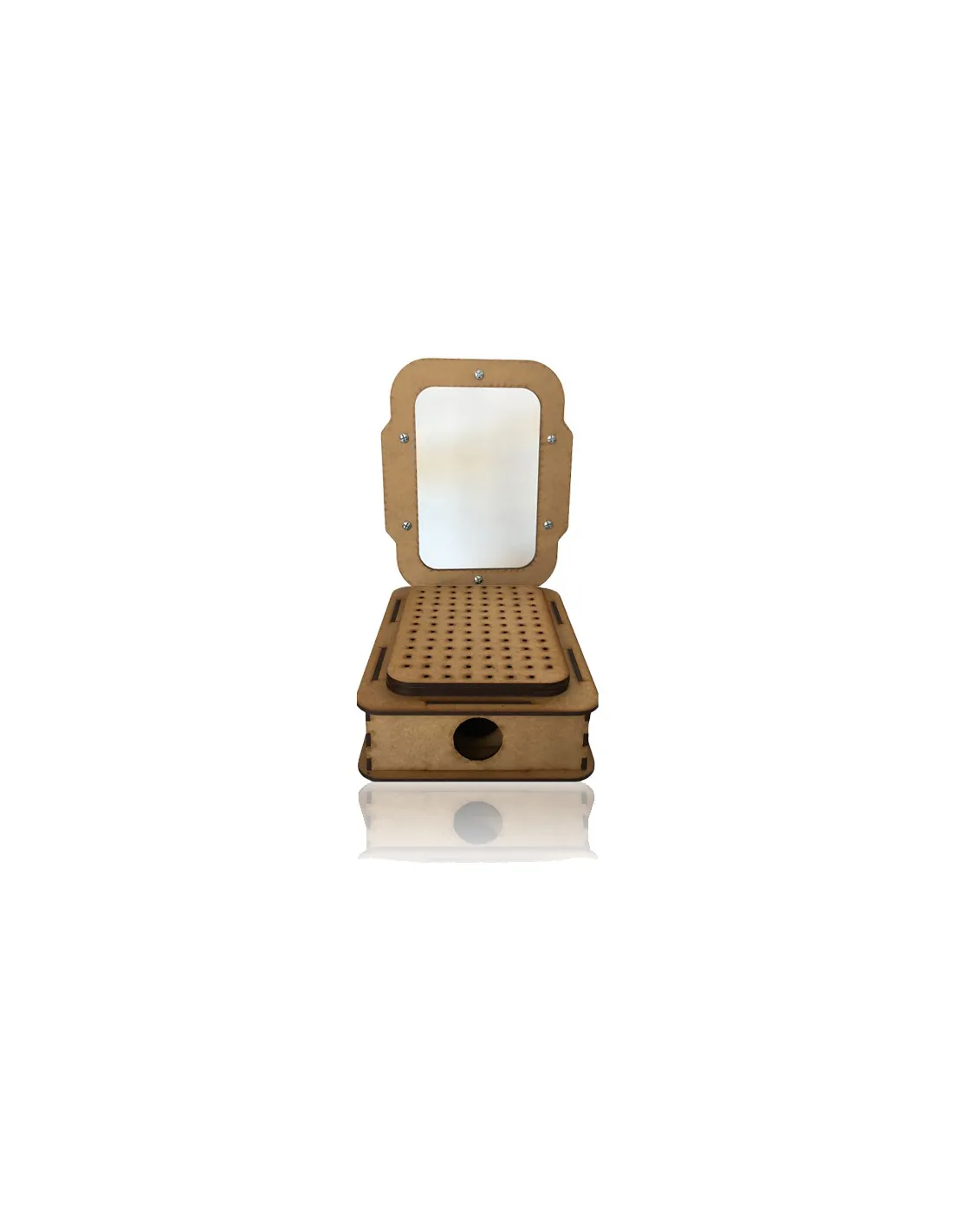

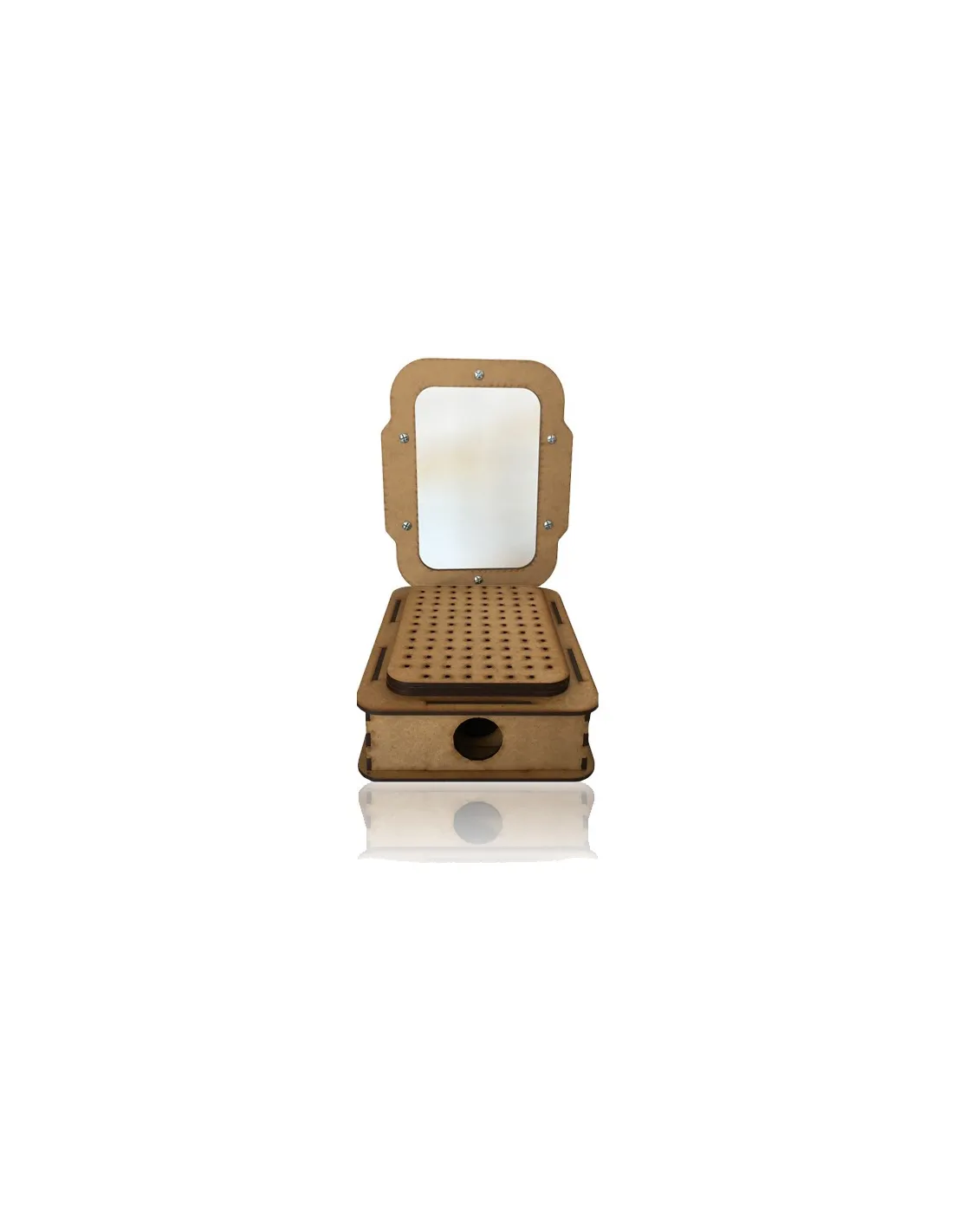

Die Thermoformmaschine A5 ist eine kompakte Vakuummaschine, die speziell für die Verarbeitung von Worbla und HIPS entwickelt wurde. Sie ermöglicht präzise und reproduzierbare thermogeformte Teile – ohne großen Platzbedarf. Entwickelt von Simbiox und exklusiv über Feroca vertrieben, macht das DIN-A5-Format sie zum idealen Werkzeug für Kleinserien in der Werkstatt, im Studio oder in der Cosplay- und FX-Produktion.
Technische Daten
Eigenschaft
Detail
Basisfläche
DIN A5
Kompatible Materialien
Alle Worbla-Typen, HIPS (schlagzähes Polystyrol) bis 1,5 mm Stärke
NICHT kompatible Materialien
PVC, Polypropylen, PET
Benötigte Vakuumquelle
Handelsüblicher Haushalt- oder Werkstattstaubsauger (nicht enthalten)
Montage
Ca. 5 Minuten, Schraubenmaterial inklusive
Entwickelt von
Simbiox (Exklusivvertrieb Feroca in Spanien)
Anwendungsgebiete
Diese Thermoformmaschine ist für Anwender konzipiert, die kleine Teile effizient reproduzieren müssen – mit sauberen Ergebnissen und minimaler Einarbeitungszeit. Sie eignet sich besonders für die Arbeit mit Worbla Black Art oder Worbla Deco Art und ist unverzichtbar beim Einsatz von transparentem Worbla – einem anspruchsvolleren Material, das mit der Heißluftpistole schwierig zu verarbeiten ist, beim Vakuumformen aber hervorragende Ergebnisse liefert.
Formen von Worbla Pearly Art-Teilen mit gleichmäßiger Oberfläche ohne Werkzeugspuren
Thermoformen von HIPS bis 1,5 mm für Masken, Gehäuse und leichte Schutzteile
Duplizierung von Positiven und komplexen geometrischen Formen aus starren Formen
Herstellung von Requisiten, Bühnenbildelementen und Theater- oder Film-Props aus thermoplastischen Materialien
Rapid Prototyping flacher oder leicht reliefierter Teile
Anleitung
Montiere die Thermoformmaschine gemäß der beigefügten Anleitung. Der Vorgang dauert ca. 5 Minuten mit dem mitgelieferten Schraubenmaterial.
Schließe den Vakuumauslass an den Saugschlauch deines handelsüblichen Staubsaugers an.
Lege die starre Positivform auf das Gitter der Basis. Achte darauf, dass das Teil die umlaufenden Vakuumkanäle nicht blockiert.
Erhitze die Worbla- oder HIPS-Platte mit einer externen Wärmequelle (Heißluftpistole oder Ofen), bis sie weich und formbar ist. Die Aktivierungstemperatur der Worbla-Typen liegt je nach Sorte zwischen 80 und 100 °C.
Lege die heiße, flexible Platte mittig über die Form und die Basis der Thermoformmaschine.
Dichte den Plattenrand mit dem Spannrahmen oder der Klemmleiste ab, damit keine Luft an den Kanten eindringt.
Schalte den Staubsauger sofort ein. Das erzeugte Vakuum passt die Platte innerhalb weniger Sekunden an die Kontur der Form an.
Lass den Staubsauger eingeschaltet, bis das Material vollständig abgekühlt und ausgehärtet ist (30–60 Sekunden je nach Materialstärke).
Schalte den Staubsauger aus, entferne den Rahmen und entnimm das geformte Teil aus der Form.
Schneide überschüssiges Material mit einer Schere oder einem Cutter ab und bringe die gewünschte Oberflächenbehandlung auf.
Tipps zur Anwendung
Die richtige Heiztemperatur wählen
Jeder Worbla-Typ hat sein optimales Arbeitsfenster. Worbla Finest Art ist toleranter, während transparentes Worbla eine präzisere und gleichmäßigere Temperatur benötigt, um blasenfrei zu fließen. Erhitze die Platte gleichmäßig und vermeide kalte Stellen, die sich nicht korrekt formen lassen – handle nach dem Entfernen der Wärmequelle zügig.
Formen und Reliefdetails
Starre Formen mit stark ausgeprägten senkrechten Wänden oder Hinterschneidungen können das Entformen erschweren. Konstruiere die Positive mit einem Entformungswinkel von mindestens 3–5° an den Wänden. Für Formen mit vielen feinen Details liefert HIPS mit 1 mm eine hervorragende Abbildungsgenauigkeit – überschreite jedoch nicht die maximale Stärke von 1,5 mm und verwende keine unkompatiblen Materialien wie PVC oder PET, da diese die Maschine beschädigen könnten.
Pflege des Gitters
Entferne nach jeder Sitzung thermoplastische Materialreste vom Gitter oder Rahmen, bevor sie vollständig abkühlen – einmal kalt sind sie schwieriger zu entfernen. Überprüfe regelmäßig, dass die Vakuumkanäle nicht verstopft sind, um die Formeffizienz zu erhalten. Wenn du eine Rolle verwendest, um das Material vor dem Anlegen des Vakuums an problematischen Stellen gegen die Form zu drücken, erzielst du eine bessere Detailwiedergabe in tieferen Bereichen.
Häufig gestellte Fragen
Welchen Staubsauger benötige ich?
Ein handelsüblicher Haushalt- oder Werkstattstaubsauger mit Standardschlauchaufsatz reicht vollkommen aus. Du benötigst keinen Industrie- oder Hochleistungssauger. Die Thermoformmaschine A5 ist für den Luftstrom handelsüblicher Staubsauger ausgelegt. Der Volumenstrom ist wichtiger als die Leistung: Achte darauf, dass die Verbindung zwischen Schlauch und Maschinendüse gut abgedichtet ist, damit kein Vakuum verloren geht.
Kann ich sie mit jedem Thermoplast verwenden?
Die Thermoformmaschine A5 ist für alle Worbla-Typen (Finest Art, Black Art, Pearly Art, Deco Art) sowie für HIPS bis 1,5 mm Stärke optimiert. Sie ist nicht geeignet für PVC, Polypropylen oder PET, da diese Materialien andere Temperaturen oder Formbedingungen erfordern und die Maschine beschädigen oder unzufriedenstellende Ergebnisse liefern könnten.
Mit welchen Formen erzielt man die besten Ergebnisse?
Die Maschine arbeitet mit starren Positiven aus jedem Material, das der Wärme des aktivierten Thermoplasts standhält (Gips, Harz, Holz, 3D-Druck in hochtemperaturbeständigen Materialien usw.). Die besten Ergebnisse werden mit Formen ohne ausgeprägte Hinterschneidungen und ohne vollständig senkrechte Wände erzielt. Für eine einfachere Entformung empfiehlt sich ein leichter Entformungswinkel an den Wänden des Positivs.
Wie lange dauert das Formen eines Teils?
Das eigentliche Formen dauert nur Sekunden, nachdem der Staubsauger eingeschaltet wird. Die gesamte Zykluszeit hängt hauptsächlich vom Abkühlen des Materials ab: zwischen 30 und 60 Sekunden für dünne Worbla- oder HIPS-Platten mit 1 mm, etwas länger bei Stärken nahe dem Maximum von 1,5 mm. Das Abkühlen lässt sich durch Kaltluft mit einem kleinen Ventilator oder einfaches Anblasen beschleunigen.
Kann ich mit derselben Form Serien produzieren?
Ja, das ist einer der großen Vorteile dieses Systems. Sobald die Form vorbereitet und der Prozess eingestellt ist (Heiztemperatur, Vakuumzeit), kannst du dasselbe Teil beliebig oft mit hoher Konsistenz reproduzieren. Die Thermoformmaschine A5 ist genau für diese Art der Kleinserienfertigung konzipiert.
Ist die Montage schwierig?
Nein. Die Montage ist so gestaltet, dass sie jede Person in ca. 5 Minuten durchführen kann. Die Maschine enthält das gesamte benötigte Schraubenmaterial und eine Montageanleitung. Spezialwerkzeug ist nicht erforderlich.
Welche maximale Plattenstärke kann ich verformen?
Für HIPS beträgt die empfohlene maximale Stärke 1,5 mm. Worbla-Platten sind von Natur aus dünner und liegen problemlos innerhalb dieses Bereichs. Wird die maximale Stärke bei HIPS überschritten, kann dies zu unvollständigen Formungen führen oder dazu, dass das Vakuum nicht ausreicht, um das Material detailgetreu an die Form anzupassen.
Kann ich damit vollständige Masken herstellen?
Die DIN-A5-Basis eignet sich für kleine bis mittelgroße Teile. Eine vollständige Gesichtsmaske kann knapp bemessen sein oder die nutzbare Fläche der Maschine überschreiten. Sie ist jedoch ideal für Teilelemente von Masken, dekorative Details, Rüstungsteile und Komponenten, die später zu einem größeren Stück zusammengesetzt werden.
