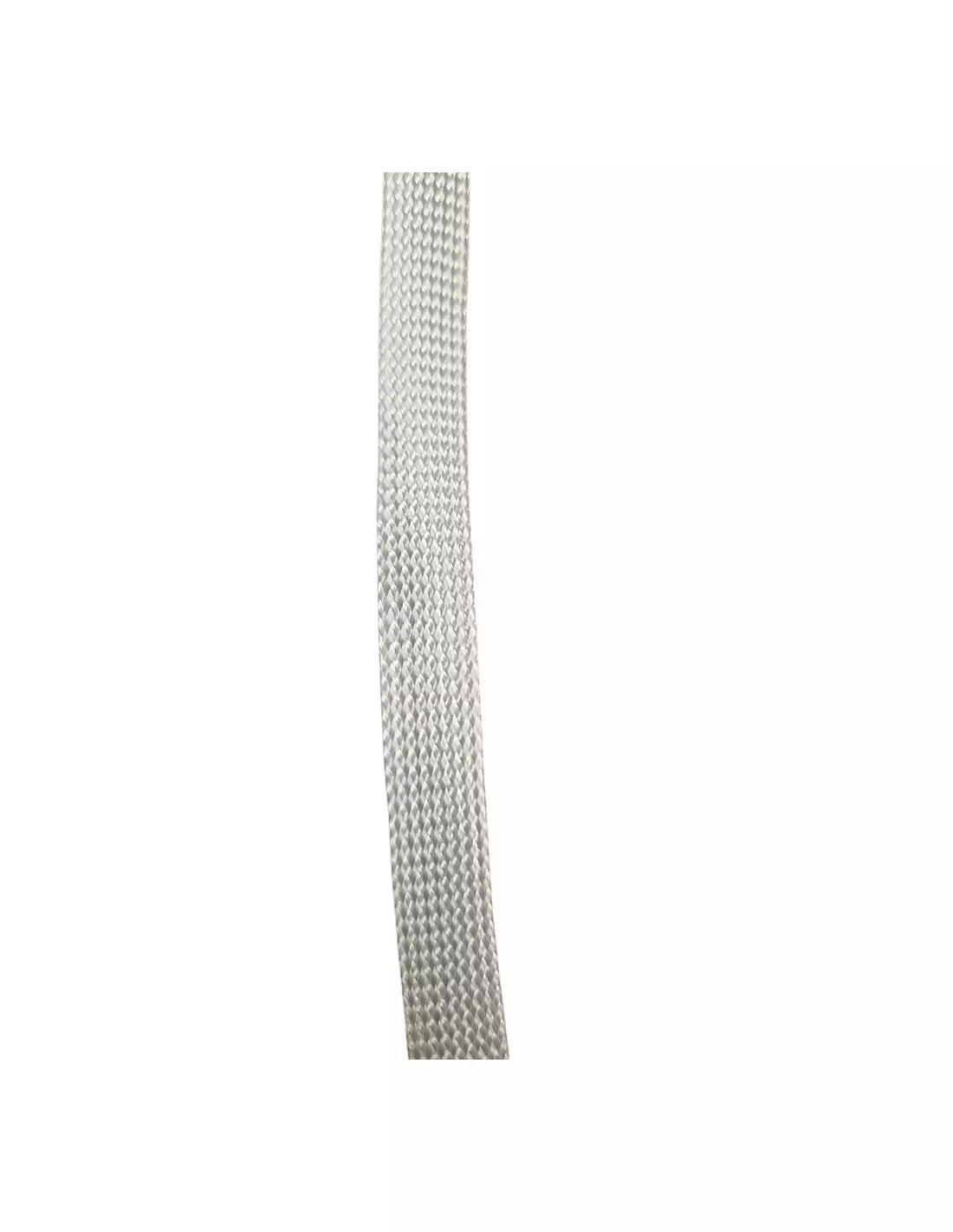

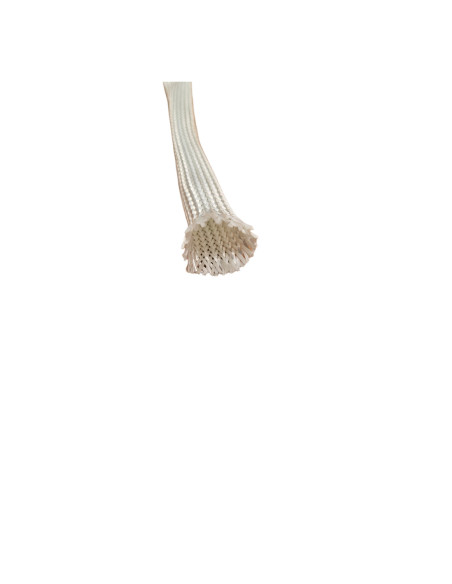

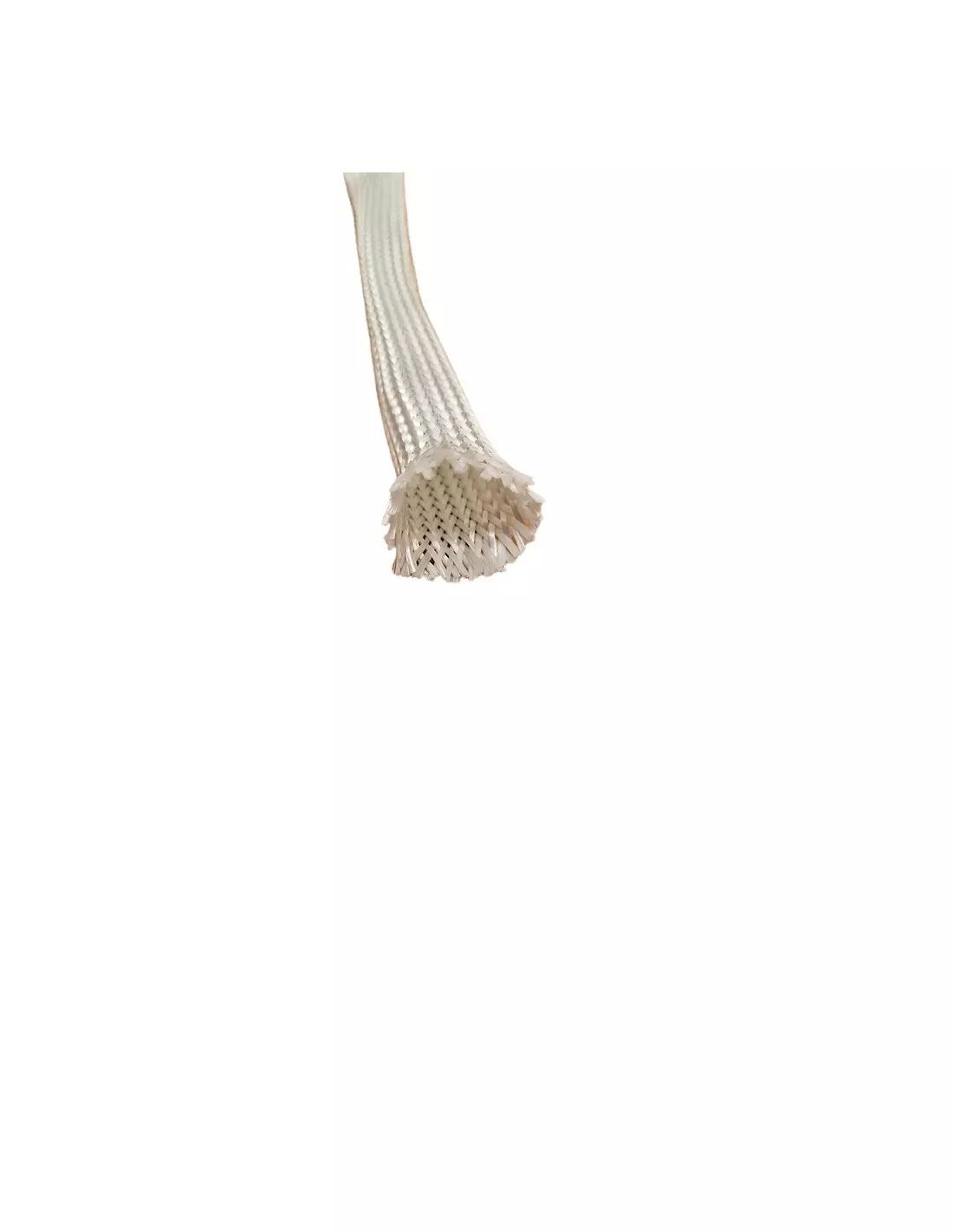

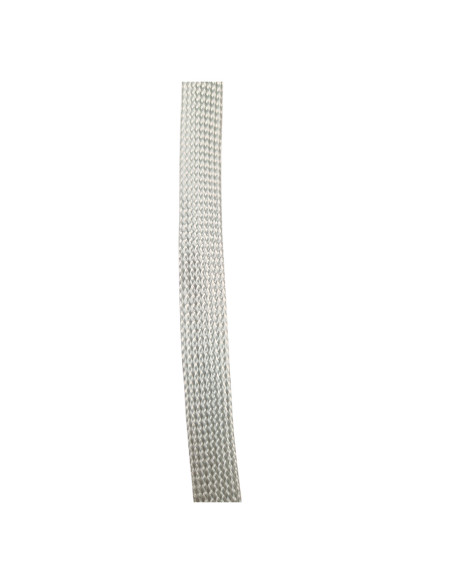

Geflochtener Glasfaserschlauch 20mm
103180101
2,00 €
2,42 € MwSt. inkl.
2,42 € MwSt. inkl.
Geflochtener Glasfaserschlauch E-Glass. Durchmesser 20 mm und lineares Gewicht 27,70 g/m bei 45°; 14 mm bei 30° und 24,2 mm bei 60°. Minimum 8 mm bei maximaler Streckung.
Der geflochtene Glasfaserschlauch 20mm ist eine Verstärkungs- und Schutzlösung aus E-Glass-Faser, geflochten aus 144 Fäden im 45°-Winkel. Seine Flechtstruktur weitet sich oder zieht sich je nach Flechtwinkel zusammen und deckt Durchmesser von etwa 14 mm bei 30°, 19,7 mm bei 45° und 24,2 mm bei 60° ab (bei maximaler Streckung bis 8 mm) und verbindet mechanische, thermische und Abriebfestigkeit mit einer einfachen naht- und kleberfreien Montage.
Technische Spezifikationen
| Wert | 30° | 45° | 60° | Gestreckt |
|---|---|---|---|---|
| Durchmesser | 14 mm | 19,7 mm | 24,2 mm | 8 mm |
| Flachbreite | 21,9 mm | 31 mm | 38 mm | 12 mm |
| Lineares Gewicht | 22,6 g/m | 27,7 g/m | 39,2 g/m | 21 g/m |
| Gewicht pro m² | 1031,6 g/m² | 893,4 g/m² | 1031,6 g/m² | — |
| Material | E-Glass | |||
| Anzahl der Fäden | 144 | |||
Referenzkonfiguration dieses Produkts: Geflecht bei 45° → Durchmesser ca. 20 mm und lineares Gewicht 27,70 g/m. Die Werte bei 30° und 60° zeigen, wie weit sich derselbe Schlauch durch Ändern des Flechtwinkels zusammenziehen oder aufweiten lässt. Maximal gestreckt zieht sich der Schlauch auf 8 mm Durchmesser (12 mm Flachbreite) zusammen, bei einem linearen Gewicht von 21,00 g/m.
Was die einzelnen Werte bedeuten
Flechtwinkel (°)
Das ist die Neigung der Fäden gegenüber der Längsachse des Schlauchs. Wird dieser Winkel verändert, weitet sich der Schlauch oder zieht sich zusammen, und damit ändert sich sein Durchmesser: je größer der Winkel, desto größer der abgedeckte Durchmesser.
Durchmesser (mm)
Der ungefähre Durchmesser des Schlauchs, wenn er rohrförmig aufgezogen ist. Beispiel: bei 45° → 19,7 mm Durchmesser.
Flachbreite (mm)
Die Breite, die der Schlauch hätte, wenn man ihn aufschneidet und ganz flach auslegt. Beispiel: bei 45° → 31 mm Flachbreite.
Lineares Gewicht (g/m)
Gibt an, wie viel 1 Meter trockener Schlauch ohne Harz wiegt. Beispiel: bei 45° → 27,7 g pro Meter. Dieser Wert ist für die Berechnung der benötigten Fasermenge maßgeblich.
Flächengewicht (g/m²)
Gibt an, wie viel die Faser auf einer Fläche von 1 m² ausgebreitet wiegen würde. Beispiel: bei 45° → 893,4 g/m². Der Wert dient dem Vergleich mit Flachgeweben, nicht der Berechnung der benötigten Meter.
Gestreckter Zustand
Das ist der Zustand des Schlauchs, wenn er in Längsrichtung maximal gestreckt wird: die Fäden legen sich zur Achse hin, der Durchmesser sinkt auf 8 mm und die Flachbreite auf 12 mm, bei einem linearen Gewicht von 21,00 g/m. Das ist der kleinste Durchmesser, den er abdecken kann.
Das Wichtigste
Um zu wissen, welchen Durchmesser Sie abdecken können, achten Sie vor allem auf den Durchmesser des Schlauchs je Flechtwinkel:
- 8 mm → maximal gestreckter Schlauch
- 14 mm → Konfiguration bei 30°
- 19,7 mm → Konfiguration bei 45° (Referenz dieses Produkts)
- 24,2 mm → Konfiguration bei 60°
Und um die benötigte Fasermenge zu berechnen, verwenden Sie das lineare Gewicht (g/m), also das Gewicht pro Meter Schlauch. Bei 27,70 g/m:
- 1 Meter → 27,70 g
- 2 Meter → 55,40 g
- 5 Meter → 138,50 g
- 10 Meter → 277 g
Verwechseln Sie das lineare Gewicht (g/m) nicht mit dem Flächengewicht (g/m²): das erste bezieht sich auf einen Meter Schlauchlänge, das zweite auf einen Quadratmeter ausgebreiteter Faser.
Wofür wird er verwendet
Dieser Schlauch ist sowohl zum Schutz bestehender Elemente als auch als strukturelle Verstärkung in Verbundlaminaten konzipiert. Seine Schlauchgeometrie macht ihn besonders nützlich bei Anwendungen, bei denen zylindrische Profile schnell und ohne komplexe Schnitte umwickelt werden müssen.
- Verstärkung von Rohren, Stäben und zylindrischen Profilen mit Polyester- oder Epoxidharz
- Schutz von Kabeln und Schläuchen vor Abrieb und mechanischen Schäden
- Lokale Reparatur von Rohrleitungen oder rohrförmigen Verbundstrukturen
- Formgehäuse und strukturelle Verstärkungen in Glasfaserbauteilen
- Thermischer Schutz in industriellen Anlagen bei niedrigen und mittleren Temperaturen
- Verstärkung von Griffen, Achsen und Elementen, die wiederholter Torsion oder Biegung ausgesetzt sind
Anwendung
- Miss die benötigte Schlauchlänge ab und schneide sie mit einer Schere oder einem Cutter. Ein diagonaler Schnitt erleichtert das Einführen auf das Substrat.
- Überprüfe, ob der Durchmesser des zu verstärkenden oder zu schützenden Elements im Bereich von 8 bis 24,2 mm liegt.
- Schiebe den Schlauch über das Rohr, den Stab oder das Kabel. Die 45°-Flechtstruktur ermöglicht es, ihn zu weiten oder zu verengen, um ihn genau an den Durchmesser anzupassen.
- Wenn du ihn als strukturelle Verstärkung verwenden möchtest, tränke den Schlauch mit einem geeigneten Laminierungsharz (Polyester, Vinylester oder Epoxid) mit Pinsel oder Rolle und sorge für eine vollständige, blasenfreie Tränkung.
- Trage gleichmäßigen Druck auf, um überschüssiges Harz zu entfernen und das Laminat am Substrat zu konsolidieren.
- Lass gemäß den Angaben des verwendeten Harzes aushärten und halte das Bauteil während des gesamten Prozesses ruhig.
- Nach dem Aushärten schleifen, beschneiden oder überlaminieren je nach den Anforderungen des Projekts.
Anwendungstipps
Korrekte Harztränkung
Der 45°-Flechtwinkel begünstigt eine gleichmäßige Tränkung, aber das hohe Flächengewicht (893 g/m²) erfordert ein Harz mit niedriger Viskosität oder leichtes Erwärmen, um sicherzustellen, dass alle Filamente durchdrungen werden. Arbeite in Schichten, wenn du eine größere Dicke benötigst: zwei gut getränkte Lagen sind besser als eine einzelne trockene Schicht. Bei Laminaten mit Polyesterharz kombiniere diesen Schlauch mit flachen Glasfasergeweben, um angrenzende ebene Bereiche zu verstärken.
Durchmesseranpassung und Handhabung
Der Schlauch weitet sich beim Längsziehen und verengt sich beim Zusammendrücken. Bei Durchmessern nahe der Untergrenze (bis 8 mm bei maximaler Streckung) ziehe den Schlauch vor dem Einführen; bei Durchmessern nahe 24,2 mm (Geflecht bei 60°) schiebe den Schlauch ohne Ziehen über das Substrat. Trage beim Trockenhandling Arbeitshandschuhe: lose Glasfilamente können die Haut reizen.
Schneiden und Endbearbeitung der Enden
Um ein Ausfransen der Schnittenden zu verhindern, trage unmittelbar nach dem Schneiden eine kleine Menge Harz oder schnell härtendem Klebstoff auf die Schnittkante auf. Wenn der Schlauch offen (ohne Harzbeschichtung) verbleibt, kannst du die Enden mit Glasfasergarn oder Hochtemperatur-Abdichtband abschließen, um die Flechtstruktur im Gebrauch intakt zu halten.
Häufig gestellte Fragen
Welchen Durchmesser kann ich mit diesem Schlauch abdecken?
Das hängt vom Flechtwinkel beim Aufziehen ab. Derselbe Schlauch deckt bei 30° etwa 14 mm ab, bei 45° etwa 19,7 mm (die Referenzkonfiguration dieses Produkts) und bei 60° bis zu etwa 24,2 mm. Beim Aufweiten auf größere Durchmesser verkürzt sich der Schlauch, beim Zusammenziehen auf kleinere Durchmesser wird er länger. Maximal in Längsrichtung gestreckt zieht er sich auf etwa 8 mm zusammen.
Wie berechne ich, wie viel Schlauch ich brauche?
Verwenden Sie das lineare Gewicht: 27,70 g pro Meter Schlauch. 1 Meter wiegt also 27,70 g, 2 Meter 55,40 g, 5 Meter 138,50 g und 10 Meter 277 g. Multiplizieren Sie zusätzlich mit der Anzahl der geplanten Lagen und rechnen Sie einen kleinen Zuschlag für die Überlappungen an den Enden ein.
Kann dieser Schlauch mit jedem Harztyp verwendet werden?
Ja. Der geflochtene E-Glass-Glasfaserschlauch ist kompatibel mit Polyester-, Vinylester- und Epoxidharzen. Die Wahl des Harzes hängt von den mechanischen und chemischen Anforderungen deines Projekts ab: Epoxidharz bietet bessere Haftung und chemische Beständigkeit, während Polyesterharz die wirtschaftlichere Option für Standardanwendungen ist. Entscheidend ist, dass die Viskosität niedrig genug ist, um alle 144 Fäden des Geflechts gut zu tränken.
Wie viele Lagen benötige ich für eine tragfähige strukturelle Verstärkung?
Das hängt von der Last und der Anwendung ab, aber als allgemeine Richtlinie bieten zwei gut getränkte Lagen dieses Schlauchs eine solide Verstärkung für Rohrreparaturen oder den Schutz von Achsen im Normalbetrieb. Bei hochmechanisch beanspruchten Anwendungen werden drei oder mehr Lagen empfohlen, wenn möglich mit wechselnder Orientierung oder kombiniert mit flachen Glasfasergeweben in den am stärksten belasteten Bereichen.
Wird Glasfaser durch Feuchtigkeit oder Wasser beschädigt?
E-Glass-Glasfaser löst sich nicht auf und degradiert nicht bei Kontakt mit Wasser. Jedoch kann eine längere Feuchtigkeitsexposition ohne Harzbeschichtung die mechanischen Eigenschaften langfristig leicht verringern. Für Anwendungen mit dauerhaftem Wasserkontakt oder im Außenbereich wird empfohlen, den Schlauch mit Harz zu tränken, um die Filamente zu schützen und die Oberfläche zu versiegeln.
Kann ich ihn zum Schutz von Kabeln ohne Harztränkung verwenden?
Ja. Der Schlauch kann trocken direkt über Kabel oder Schläuche als Schutz gegen Abrieb, Reibung und leichte mechanische Schäden montiert werden, ohne Harz zu benötigen. In diesem Fall fungiert er als Schutzmantel. Für zusätzlichen elektrischen Schutz ist zu beachten, dass Glasfaser zwar nicht leitend ist, aber auch kein zertifizierter elektrischer Isolator: Konsultiere die geltenden Normen bei regulierten elektrischen Anwendungen.
Was ist der Unterschied zwischen diesem Schlauch und einem flachen Glasfasergewebe?
Der Hauptunterschied liegt in der Geometrie. Der geflochtene Schlauch ist für das kontinuierliche und nahtlose Umwickeln zylindrischer Profile ausgelegt und passt sich dem Durchmesser des Elements an. Flache Glasfasergewebe sind vielseitiger für ebene oder offene Kurvenflächen und ermöglichen ein freieres Schneiden und Orientieren der Lagen. Für Rohre und Stäbe ist der Schlauch praktischer; für ebene Flächen oder komplexe Formen ist das Gewebe die übliche Wahl.
Wie wird ein Formgehäuse aus Glasfaser hergestellt?
Ein Formgehäuse wird durch Aufbringen mehrerer mit Harz getränkter Glasfasergewebe auf die Außenseite einer flexiblen Form (z. B. aus Silikon) hergestellt. Begonnen wird mit einer Gel- oder Reinharzschicht für die Oberflächenqualität, gefolgt von weiteren Gewebelagen bis zur erforderlichen Dicke, damit das Gehäuse starr und selbsttragend wird. Dieser geflochtene Schlauch eignet sich für rohrförmige Bereiche oder abgerundete Kanten der Form, wo flaches Gewebe schwer anzupassen ist.
Ist er mit Acryl- oder wasserbasierenden Harzen kompatibel?
Die Kompatibilität mit Acrylharzen hängt von der spezifischen Formulierung des Harzes ab. Für Laminate mit Acrylharzen werden üblicherweise quadraxiale Gewebe empfohlen, die sich besser tränken lassen. Für diesen geflochtenen Schlauch sind Polyester-, Vinylester- und Epoxidharze am gebräuchlichsten und gewährleisten eine optimale Tränkung aller Filamente.
Kann ich den Schlauch in Streifen schneiden und als flaches Gewebe verwenden?
Technisch ja, du kannst ihn flachdrücken und schneiden, aber das ist nicht die effizienteste Lösung. Beim Flachdrücken des geflochtenen Schlauchs erhältst du ein zweilagiges Gewebe mit 45°-orientierten Fasern, das für diagonale Verstärkungen nützlich sein kann. Für ebene Flächen ist es jedoch praktischer und wirtschaftlicher, direkt ein flaches Glasfasergewebe mit dem für deine Anwendung geeigneten Flächengewicht zu verwenden.
