Carrinho de compras

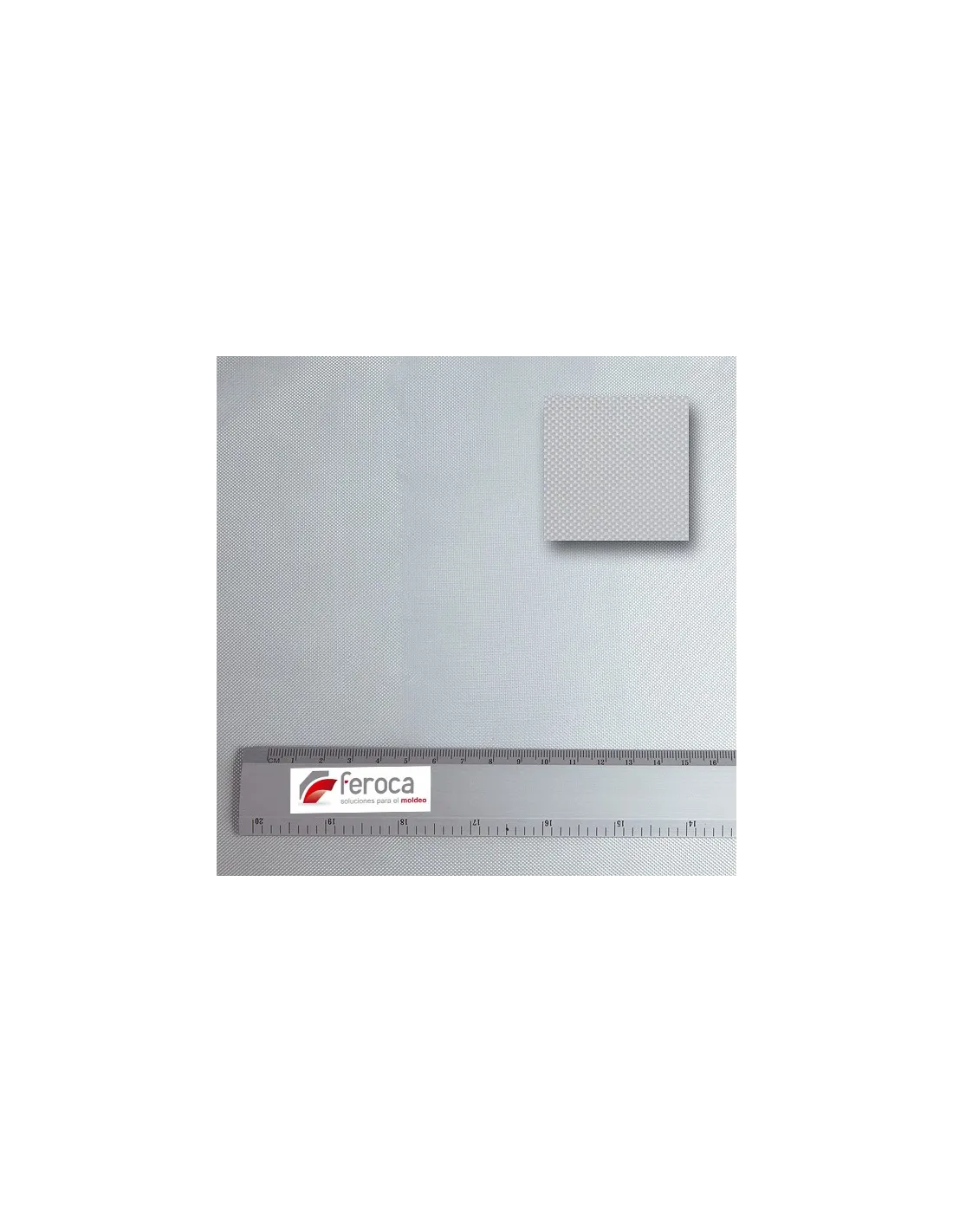

Fibra de vidro tecida 105 grm.
103105001
7,50 €
9,08 € IVA incl.
9,08 € IVA incl.
Tecido de fibra de vidro de 105 g/m² em tafetá. Reforço leve para laminados com resina de poliéster ou epoxi. Alta resistência, fácil impregnação.
O tecido de fibra de vidro de 105 g/m² é um reforço estrutural leve e versátil, ideal para laminados com resina de poliéster, viniléster ou epoxi. A sua trama em tafetá oferece impregnação uniforme e uma relação resistência/peso excelente, sendo o tecido de referência para camadas intermédias, reparações e fabrico de carcaças de molde.
Especificações técnicas
| Parâmetro | Valor |
|---|---|
| Tipo de material | Tecido de fibra de vidro (woven) |
| Gramagem | 105 g/m² |
| Tipo de tecido | Tafetá (plain weave) |
| Compatibilidade com resinas | Poliéster, viniléster, epoxi |
| Resistência à água | Não se dissolve em água |
| Utilização recomendada | Laminados, reparações, carcaças de molde |
Para que se usa
O tecido de 105 g/m² cobre uma ampla gama de aplicações onde é necessário reforço estrutural sem acumular espessura excessiva por camada. É habitual tanto em oficina profissional como em projetos de fabrico artesanal ou reparação:
- Laminados estruturais em camadas intermédias com resina de poliéster ou epoxi
- Fabrico de carcaças rígidas (molde mãe) para reforçar moldes de silicone ou látex
- Reparações de peças de fibra de vidro: cascos, carroçarias, depósitos, caleiras
- Remendos escalonados em zonas danificadas, alternando com o tecido de 48 g/m² para transições suaves e sem degrau
- Camadas de transição entre tecidos de maior gramagem como o tecido de 163 g/m² ou o tecido de 300 g/m²
- Construção de protótipos, ferramentas e suportes rígidos em oficina
- Reforço de peças de gesso, jesmonite ou outros materiais de vazamento para aumentar a sua resistência estrutural
Como utilizá-lo
- Corta o tecido à medida necessária antes de começar. Utiliza tesouras específicas para fibra de vidro para obter cortes limpos sem desfiar as bordas.
- Prepara a superfície a laminar: deve estar limpa, seca e, se for um molde, corretamente desmoldada.
- Aplica a primeira camada de resina sobre a superfície com pincel ou rolo de lã.
- Coloca o tecido sobre a resina húmida, ajustando-o sem vincos nem dobras. Para zonas curvas, podes fazer pequenos cortes nas bordas para que assente bem.
- Impregna o tecido com mais resina, trabalhando do centro para as bordas com o rolo ou o pincel. O tecido deve ficar translúcido: se continuar branco em algumas zonas, adiciona mais resina.
- Elimina bolhas de ar passando o rolo de forma firme e contínua.
- Adiciona camadas adicionais se o design o exigir, antes de a camada anterior curar completamente (laminado em húmido) ou após lixagem se se trabalhar em seco.
- Deixa curar de acordo com as instruções da resina utilizada antes de desmoldar ou manipular a peça.
Conselhos de utilização
Combina gramagens para melhores resultados
Para reparações, corta duas peças de tamanho diferente: a mais pequena do tecido de 48 g/m² e a maior deste tecido de 105 g/m². Coloca primeiro a pequena e por cima a grande. O escalonamento distribui as tensões de forma gradual e evita o degrau brusco que aparece quando se usa apenas uma peça grossa.
Corte e manuseamento sem riscos
Trabalha sempre com luvas e, em espaços pouco ventilados, com máscara de partículas. As fibras soltas durante o corte podem irritar a pele e as mucosas. Usa tesouras desenhadas para fibra de vidro: as lâminas convencionais ficam rapidamente embotadas com este material. As tesouras de fibra de vidro da Feroca estão desenhadas especificamente para este uso.
Impregnação correta: nem de mais nem de menos
O tecido bem impregnado torna-se quase transparente. Um excesso de resina acrescenta peso desnecessário e reduz as propriedades mecânicas do laminado; um defeito deixa zonas secas que são pontos de falha. A relação habitual entre tecido e resina em laminados manuais está entre 40:60 e 50:50 em peso (tecido:resina). Trabalha com a resina à temperatura de oficina (18-25 °C) para manter a viscosidade sob controlo.
Perguntas frequentes
Que resina é compatível com este tecido de fibra de vidro?
Este tecido de 105 g/m² é compatível com resinas de poliéster, viniléster e epoxi. A escolha depende da aplicação: a resina de poliéster é económica e suficiente para a maioria das utilizações estruturais; a epoxi oferece maior resistência mecânica e melhor aderência em reparações ou camadas sobre materiais já curados.
Quantas camadas preciso para uma carcaça de molde?
Para uma carcaça ou molde mãe de uso habitual em oficina, duas ou três camadas de tecido de 105 g/m² bem impregnadas são geralmente suficientes. Se o molde for grande ou estiver sujeito a pressão ou manuseamento intenso, podes alternar com camadas do tecido de 163 g/m² ou do tecido de 166 g/m² para ganhar rigidez sem peso excessivo.
A fibra de vidro dissolve-se ou degrada-se com a água?
Não. A fibra de vidro não se dissolve em água. Uma vez impregnada com resina e curada, a peça laminada é resistente à humidade e a muitos agentes químicos. O tecido seco também não é afetado pela água, embora se recomende armazená-lo em local seco para evitar que absorva humidade antes da sua utilização.
Posso usar este tecido com resinas acrílicas ou à base de água?
Não é o mais habitual. As resinas acrílicas ou à base de água não impregnام bem os tecidos de fibra de vidro convencionais. Para aplicações com resinas acrílicas, consulta se o tecido quadriaxial ou outros formatos são mais adequados. Este tecido de 105 g/m² está otimizado para poliéster, viniléster e epoxi.
Qual é a diferença entre este tecido de 105 g/m² e o mat de fibra de vidro?
O tecido (woven) tem fibras orientadas numa trama regular, o que lhe confere maior resistência mecânica na direção longitudinal e transversal, e permite uma impregnação mais controlada. O mat é formado por fibras curtas distribuídas aleatoriamente, o que facilita seguir geometrias complexas mas com propriedades mecânicas inferiores. Para laminados estruturais e carcaças de molde, o tecido é a melhor opção.
É possível laminar fibra de vidro sobre poliuretano ou materiais flexíveis?
Não é recomendável. Os tecidos de fibra de vidro estão desenhados para serem combinados com matrizes rígidas (resinas de poliéster ou epoxi). Em materiais flexíveis como o poliuretano, o tecido não se integra corretamente e pode delaminар. Para materiais flexíveis, existem outras soluções de reforço mais adequadas.
Como se corta bem o tecido de fibra de vidro sem que se desfie?
O mais importante é usar tesouras específicas para fibra de vidro, como as tesouras de fibra de vidro de 28 cm disponíveis na Feroca. As tesouras convencionais ficam rapidamente embotadas e produzem cortes irregulares que desfiam o tecido. Corta sempre seguindo a trama do tecido sempre que possível.
Que tecido devo escolher se precisar de mais espessura ou rigidez?
Depende do equilíbrio que procuras entre peso, espessura e rigidez. O tecido de 163 g/m² ou o tecido de 166 g/m² acrescentam mais material por camada. Para laminados muito espessos e resistentes, o tecido de 300 g/m² é a referência. Combinar o tecido de 105 g/m² com tecidos de maior gramagem em camadas alternadas é uma estratégia habitual em oficina para otimizar o laminado.
Sem comentários
Tap to zoom
