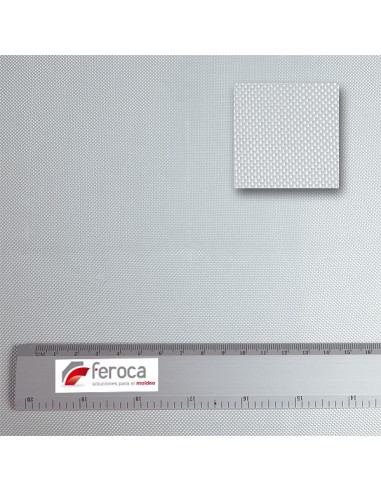

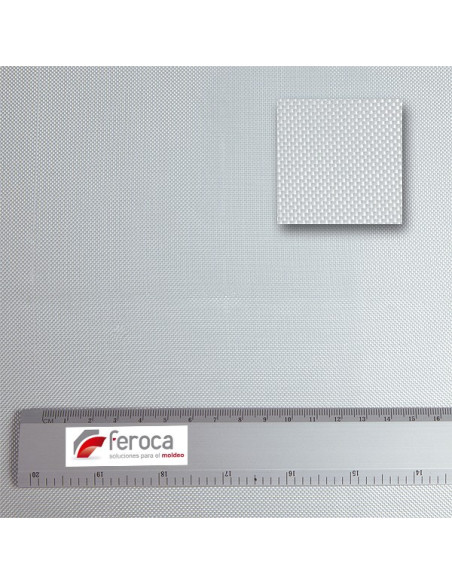

Fibra de Vidrio Tejido 166 grm.

El tejido de fibra de vidrio de 166 g/m² es un refuerzo estructural de gramaje medio ideal para laminados que requieren resistencia mecánica superior a la del mat convencional. Su trama equilibrada facilita la impregnación con resinas de poliéster, viniléster o epoxi, y se adapta bien a geometrías con curvatura moderada. Es la elección habitual cuando se busca un acabado más limpio y una resistencia mayor que la que ofrece el mat de 300 g/m².

Especificaciones técnicas

Para qué se usa

Este tejido se emplea en aplicaciones donde se necesita resistencia estructural sin añadir un peso excesivo al laminado. Su gramaje medio lo hace versátil tanto para piezas de composite ligero como para refuerzos localizados en zonas de alta solicitación mecánica.

• Fabricación de carcasas rígidas para moldes de silicona (madre molde)
• Laminados estructurales en embarcaciones, carrocerías y piezas industriales
• Refuerzo de reparaciones en paneles de composite o fibra de vidrio existentes
• Construcción de moldes rígidos con resina epoxi o poliéster
• Estratificados decorativos donde se quiere mantener visibilidad de la trama
• Capas intermedias en sándwich combinadas con mat o tejido de mayor gramaje
• Refuerzo de piezas de escayola, resina o espuma de poliuretano

Cómo usarlo

1. Prepara la superficie: limpia, seca y aplica desmoldeante si vas a trabajar sobre un molde.
2. Corta el tejido al tamaño necesario. Si necesitas cubrir una zona de reparación, corta dos piezas de tamaño escalonado para que la transición sea gradual y no quede un escalón grueso.
3. Prepara la resina de poliéster (como la Ferpol 100BSX15) o la resina epoxi según las instrucciones del fabricante, añadiendo el catalizador en la proporción correcta.
4. Aplica una primera capa de resina sobre la superficie con brocha o rodillo.
5. Coloca el tejido sobre la resina húmeda y presiona con rodillo de desaireación para eliminar burbujas y asegurar una impregnación completa.
6. Aplica resina adicional por encima del tejido hasta que quede completamente saturado y transparente.
7. Si el laminado requiere más capas, repite el proceso antes de que la capa anterior haya curado por completo (laminado en húmedo) para garantizar la adhesión entre capas.
8. Deja curar en condiciones de temperatura adecuadas. No expongas a humedad durante el curado.
9. Una vez curado, lija o recorta los bordes si es necesario para el acabado final.

Consejos de uso

Impregnación correcta del tejido

Un tejido bien impregnado debe quedar translúcido una vez que la resina lo ha saturado. Si ves zonas blancas opacas, la resina no ha penetrado del todo: aplica más resina y trabaja con el rodillo en distintas direcciones. Un exceso de resina también es un problema: añade peso innecesario y reduce la resistencia final. La proporción óptima de resina/tejido en un laminado manual suele estar entre 40-50% en peso de tejido.

Trabajo en zonas curvas

El tejido de trama ortogonal se adapta bien a superficies con curvatura suave, pero en geometrías complejas puede tender a arrugar. Para curvaturas pronunciadas, realiza cortes o pliegues en el tejido antes de impregnarlo, o considera combinar capas de tejido con mat de fibra de vidrio, que se adapta mejor a formas irregulares. El tejido de 48 g/m² también es una buena opción para geometrías más complejas por su mayor flexibilidad.

Compatibilidad con resinas

Este tejido es compatible con resinas de poliéster (se recomienda la Ferpol 100BSX15 para estratificados estándar), viniléster y epoxi. Si usas resina epoxi, el resultado final tendrá mayor resistencia mecánica y mejor comportamiento ante la humedad. Para resinas acrílicas, consulta la compatibilidad específica con el fabricante, ya que no todas las resinas acrílicas impregnan correctamente los tejidos de trama cerrada.

Preguntas frecuentes
